【再生加工】シャフトの機能面をメッキ肉盛り研磨仕上げ。愛知県

状態

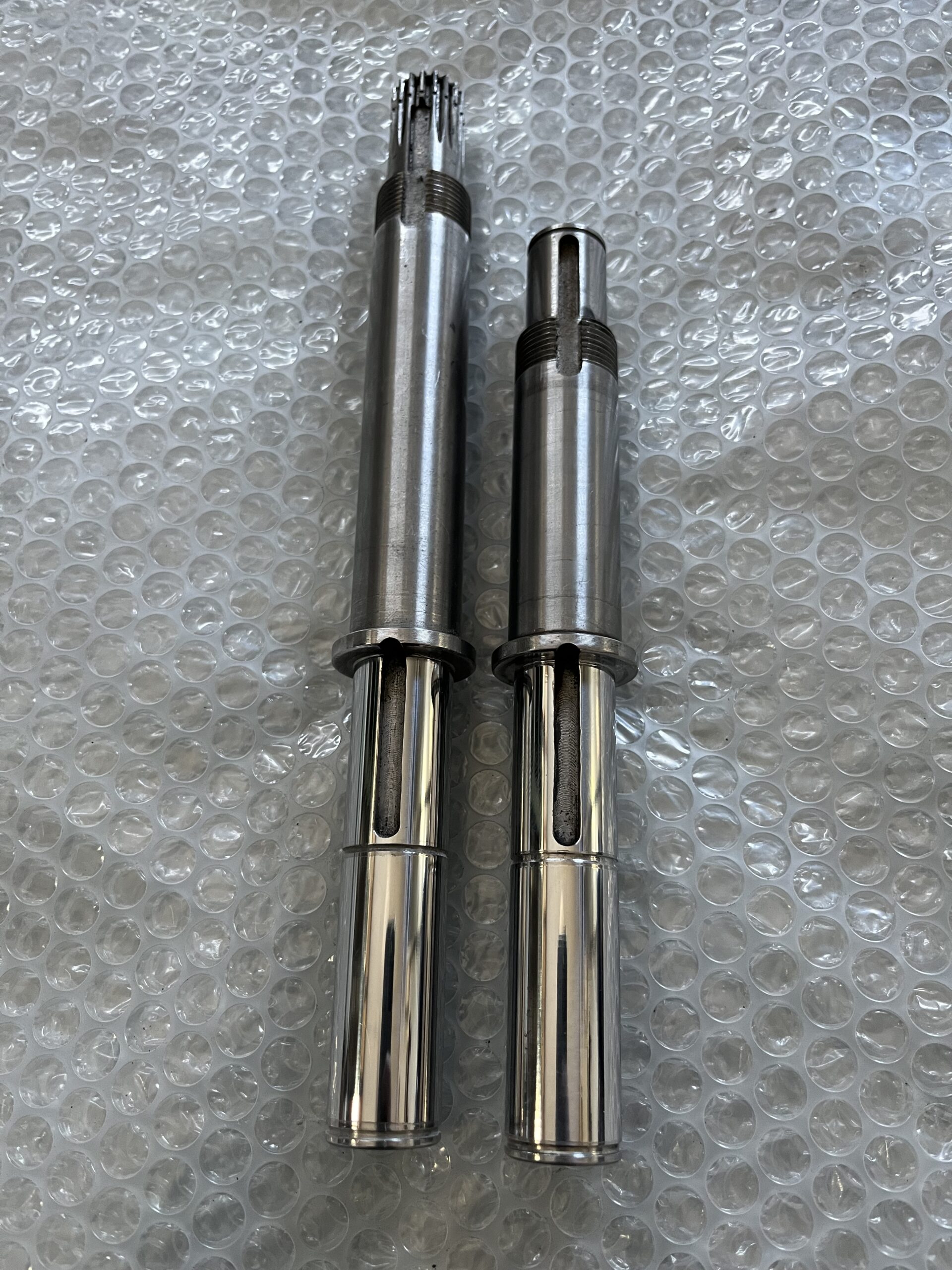

スプラインシャフトの機能面は、摩耗
による寸法痩せが確認できました。
摩耗による機能不全。
お客様よりセンター取りの面取りは、
最小限度に言う事で。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にてスプラインシャフトの両側面に
センター加工。
その両センターを芯に円筒研削盤で摩耗が
無くなるまで下研磨加工。

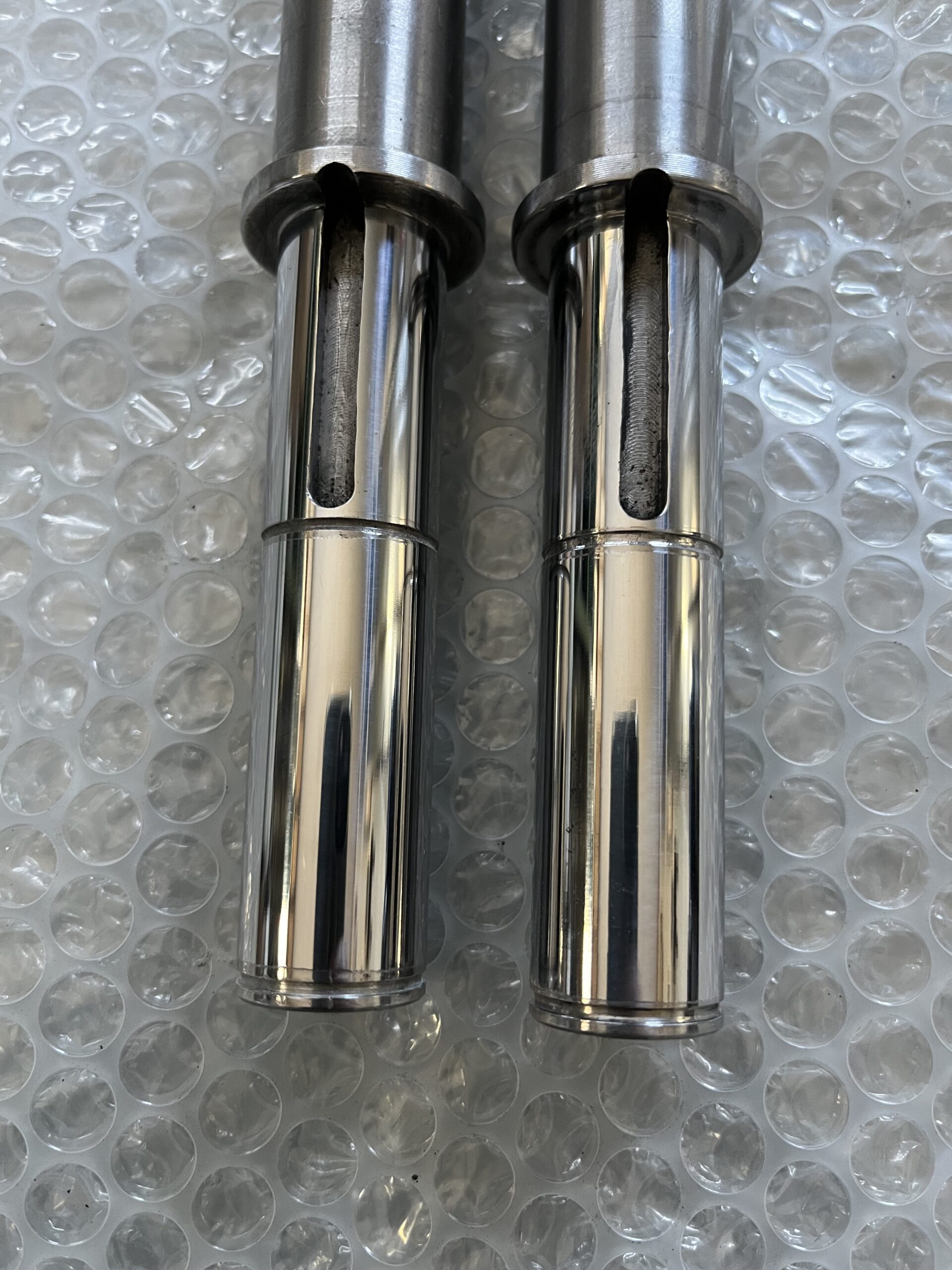

また下研磨で削った「-0.15mm」分以上に
硬質クロムメッキを肉盛り、再度、円筒研
磨機で仕上げ研磨を行う。
仕上がり寸法φ22 +0〜-0.01
最終仕上げはサイザル仕上げまで。
