掘削機械部品。油圧パイプシリンダー
寸法φ75×575×585L
表面腐食や摩耗による油漏れ修理依頼。

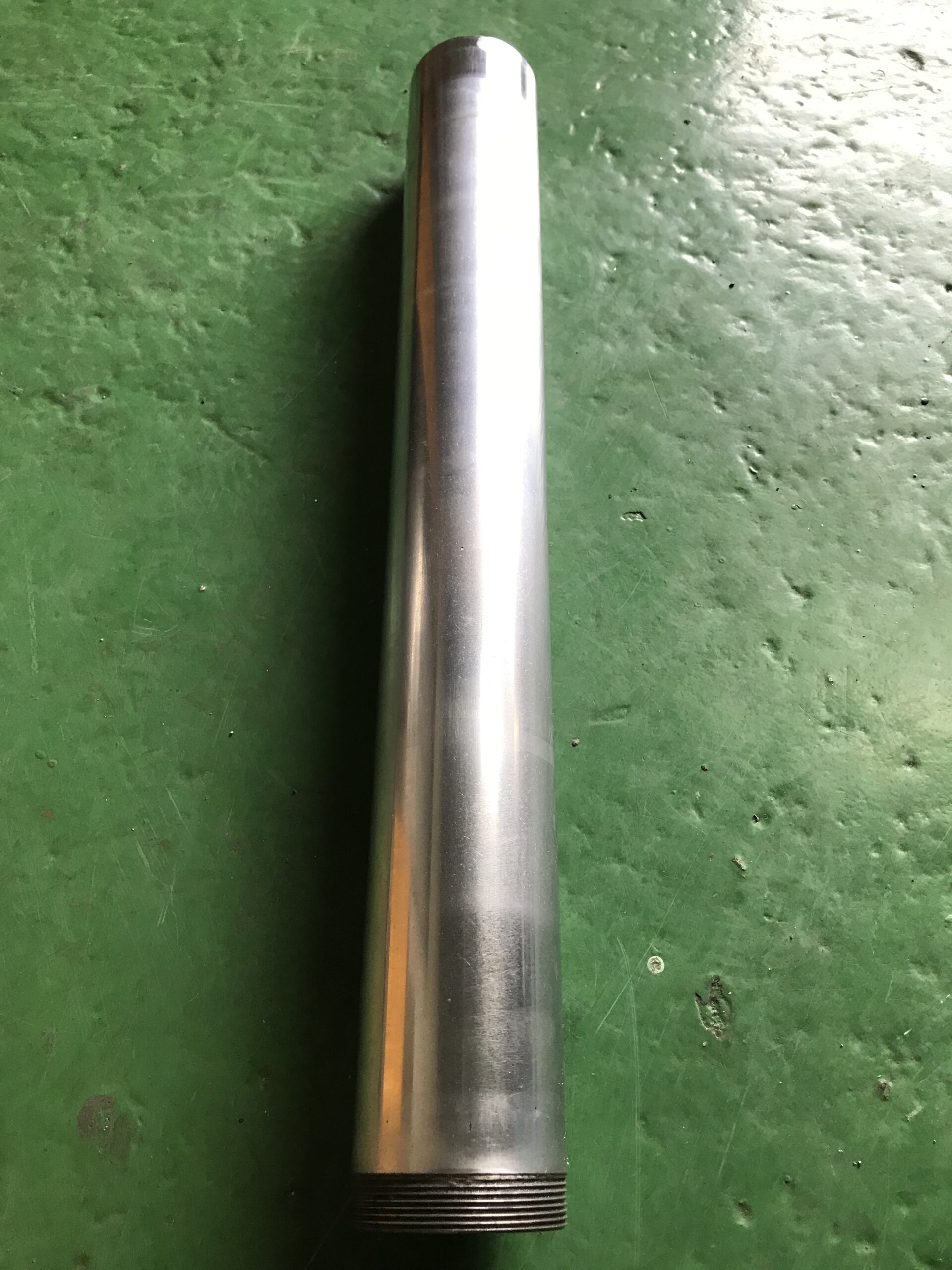

掘削機械部品。油圧パイプシリンダー
寸法φ75×575×585L
表面腐食や摩耗による油漏れ修理依頼。
状態

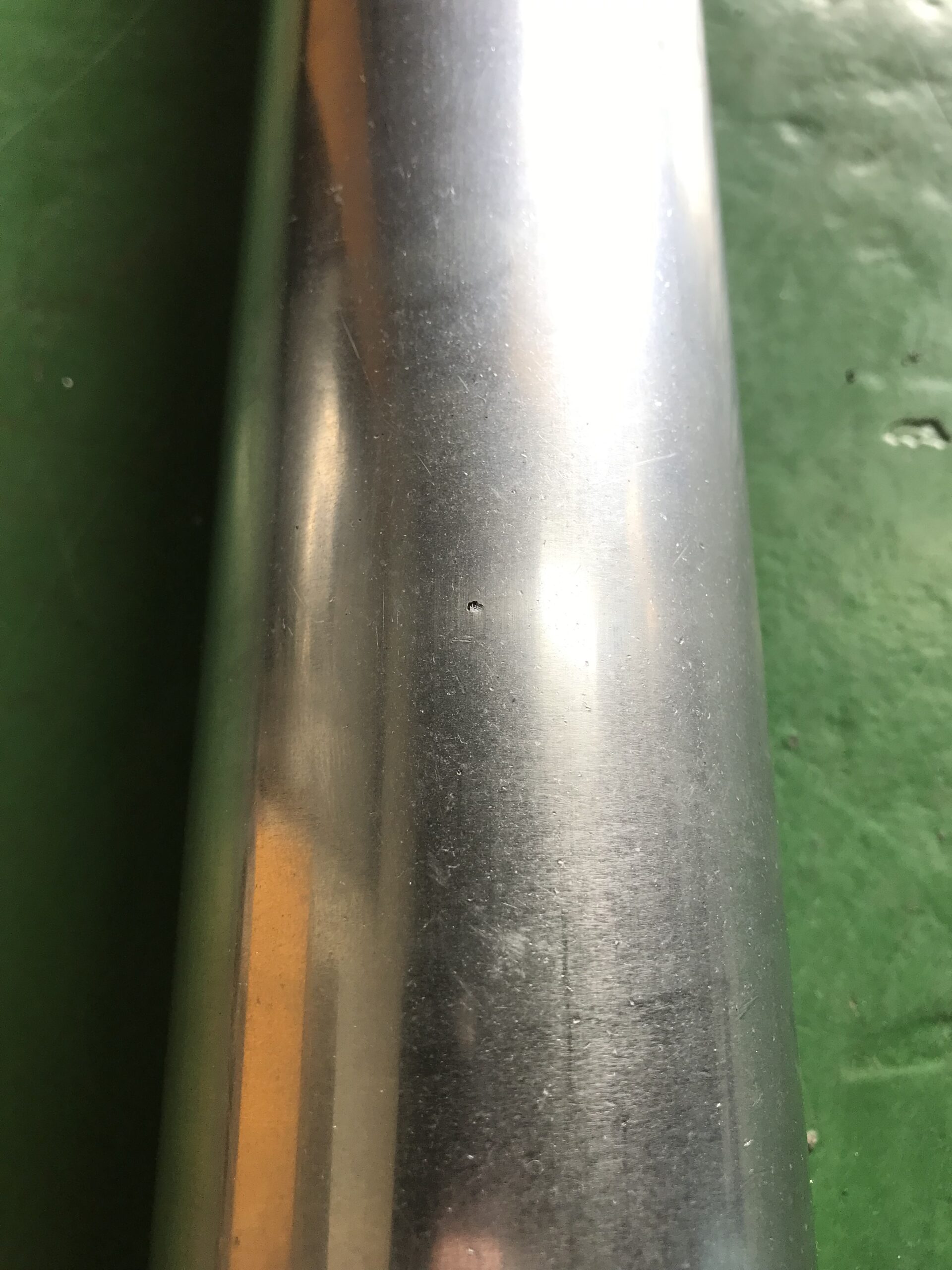

旧メッキ層に小さな真鱈模様の傷が全体に
ありました。オイル漏れの原因は真鱈模様の
摩耗だと思われます。
対策と方法
硬質クロームメッキと研磨で再生します。
先ず、旋盤にてパイプシリンダーに両センター
加工。両センター加工後は、円筒研削盤で表面
の真鱈模様が無くなるまで下研磨加工。
下研磨で削った分0.3nm以上に硬質クローム
メッキを肉盛り、再度、円筒研削盤にて仕上げ
研磨を行う。仕上がり寸法φ74.95mm

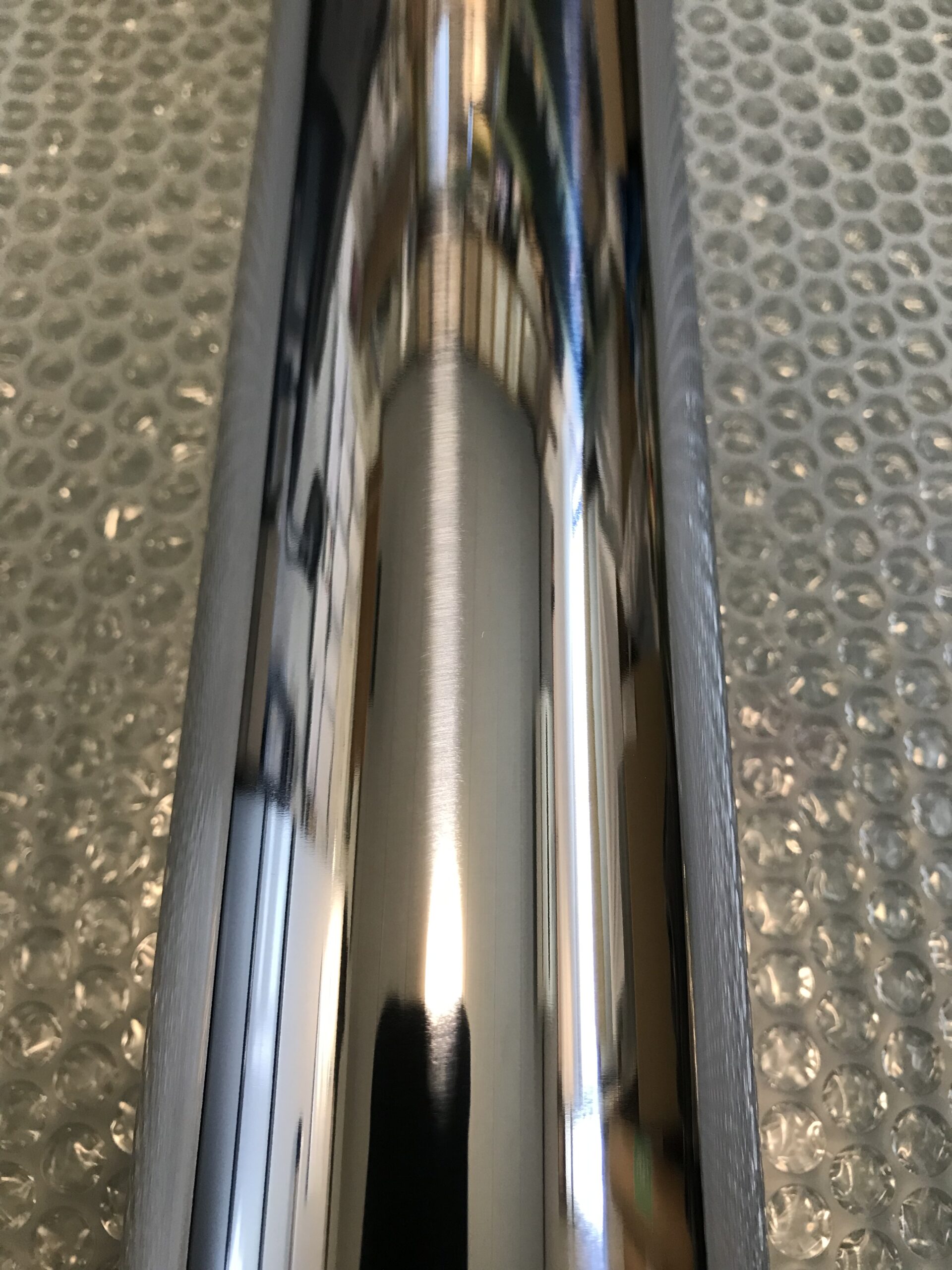

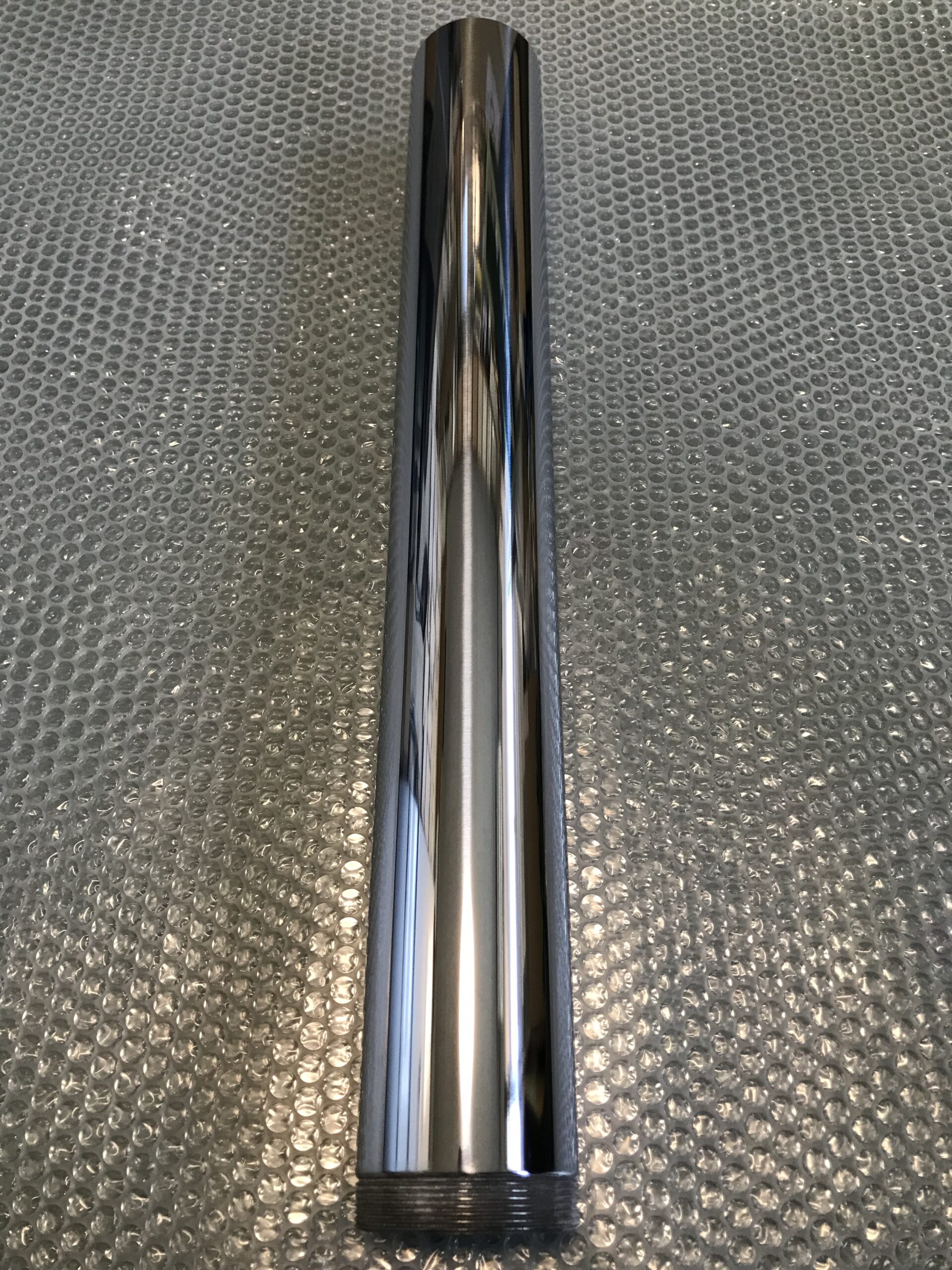

最終仕上げは鏡面研磨加工まで行う。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/B2EDDCD8-1F71-43AC-8A5C-B3BA111DAEF0-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダー 再メッキ 油圧シリンダー 再メッキ](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/F90797C9-0DCE-45BD-B465-A5F28ED40544-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/3A675FA6-4791-454C-80C3-DBAB400C37B1-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/6D1605DA-C3A7-42DC-9888-C19B16BAA64C-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダー 再メッキ](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/F90797C9-0DCE-45BD-B465-A5F28ED40544-scaled.jpeg?resize=1256%2C1675&ssl=1)
