【再生加工】SUZUKI GS650G インナーチューブのメッキ再生研磨仕上がり兵庫県

ありがとう。ネット受注♪.兵庫県.
オートバイ部品. SUZUKI GS650G
フロントフォーク インナーチューブ.
寸法φ35×490×590L
油漏れメッキ修理御依頼。

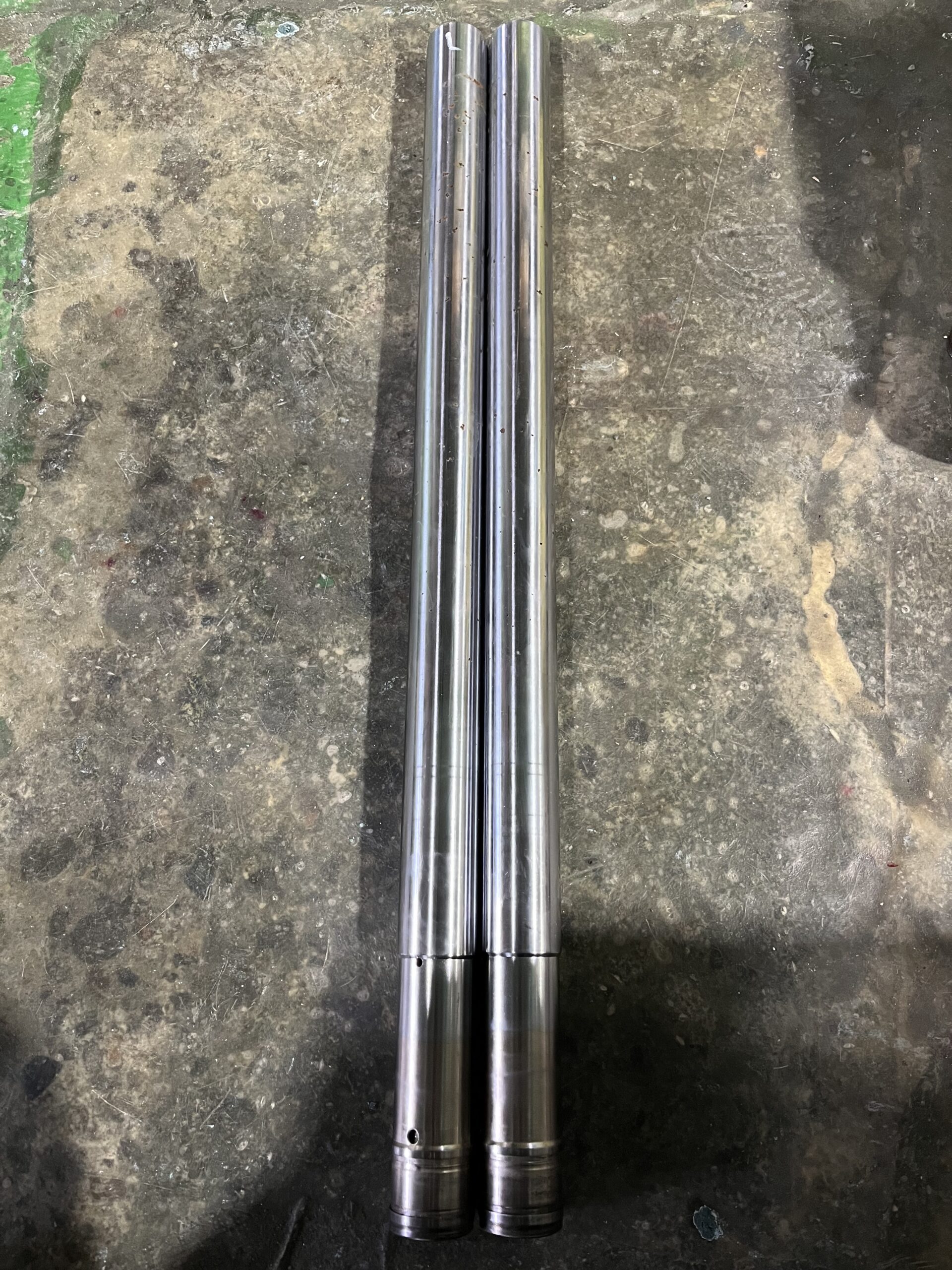

状態

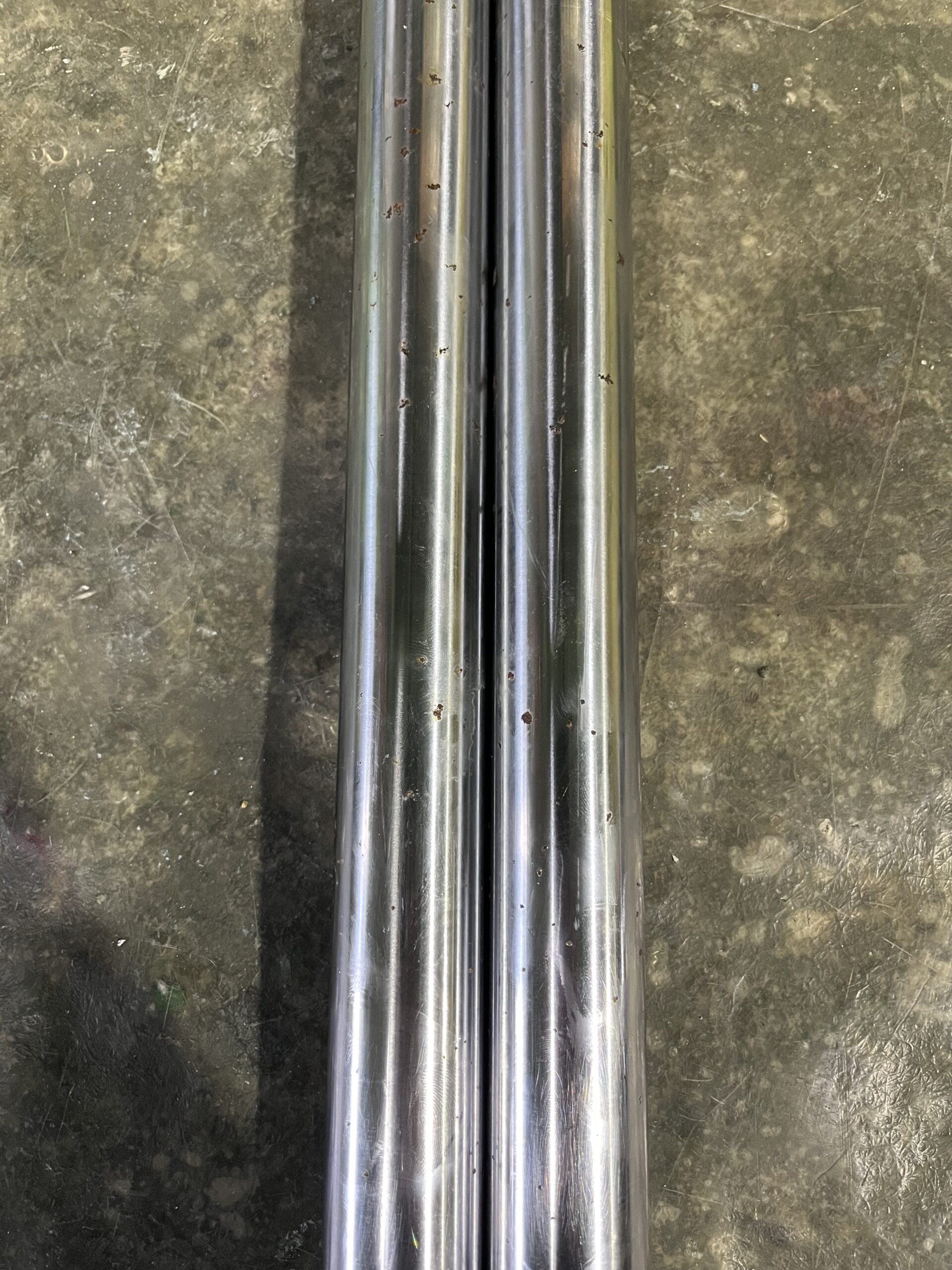

インナーチューブの表面には、深い点サビが
確認できました。油漏れの原因は、深い点
サビがオイルシールを痛めたものと思われます。
対策方法
硬質クロムメッキと研磨加工で再生します。
まず、インナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて点サビが
無くなるまで真円に下研磨加工、また下研磨
で削った「-0.5mm」以上に硬質クロムメッキ
を肉盛り、再度、円筒研削盤で仕上げ研磨を
行う。仕上がり寸法φ35〜34.98mm

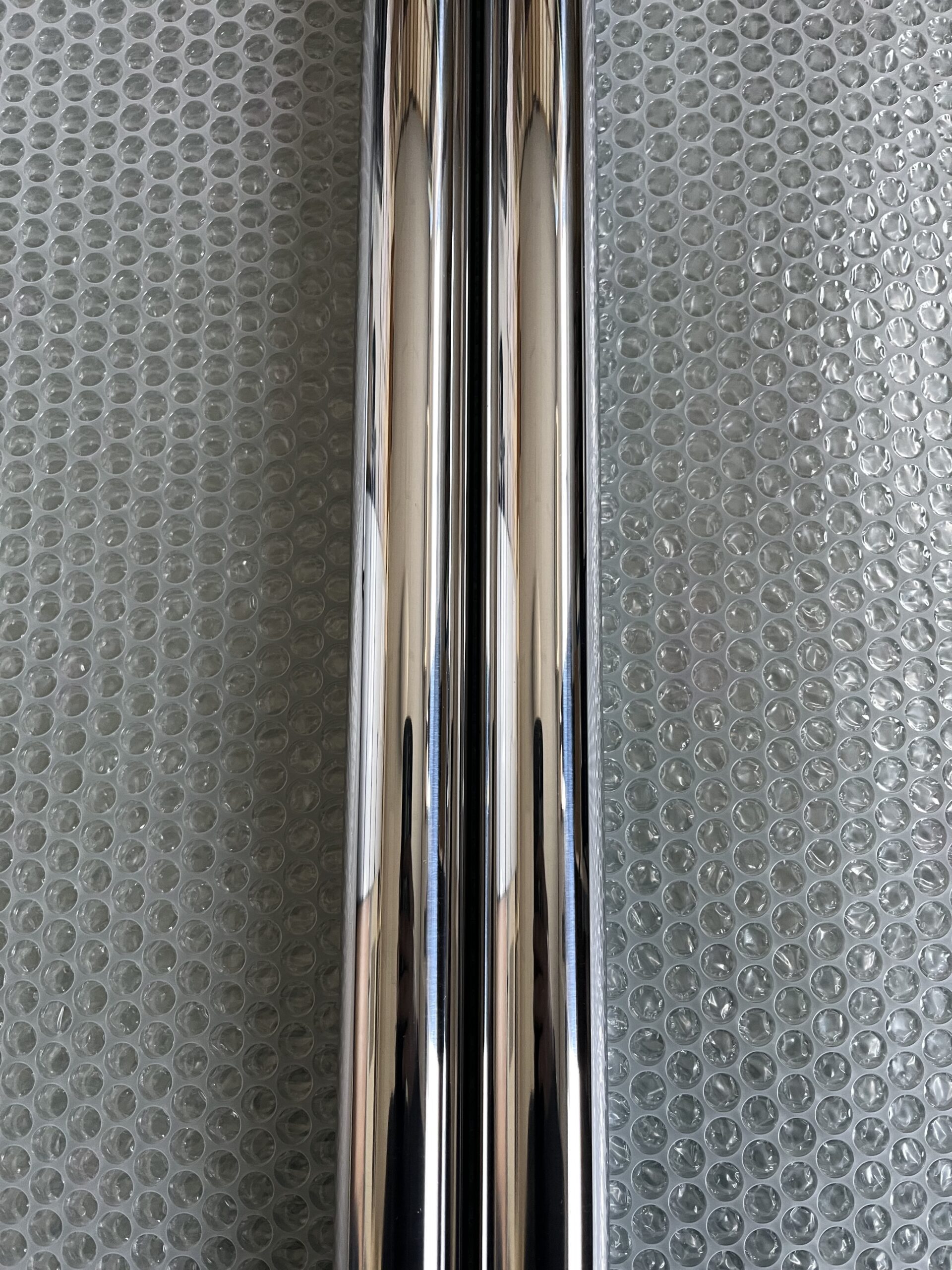

最終仕上げは鏡面サイザル仕上げまで。

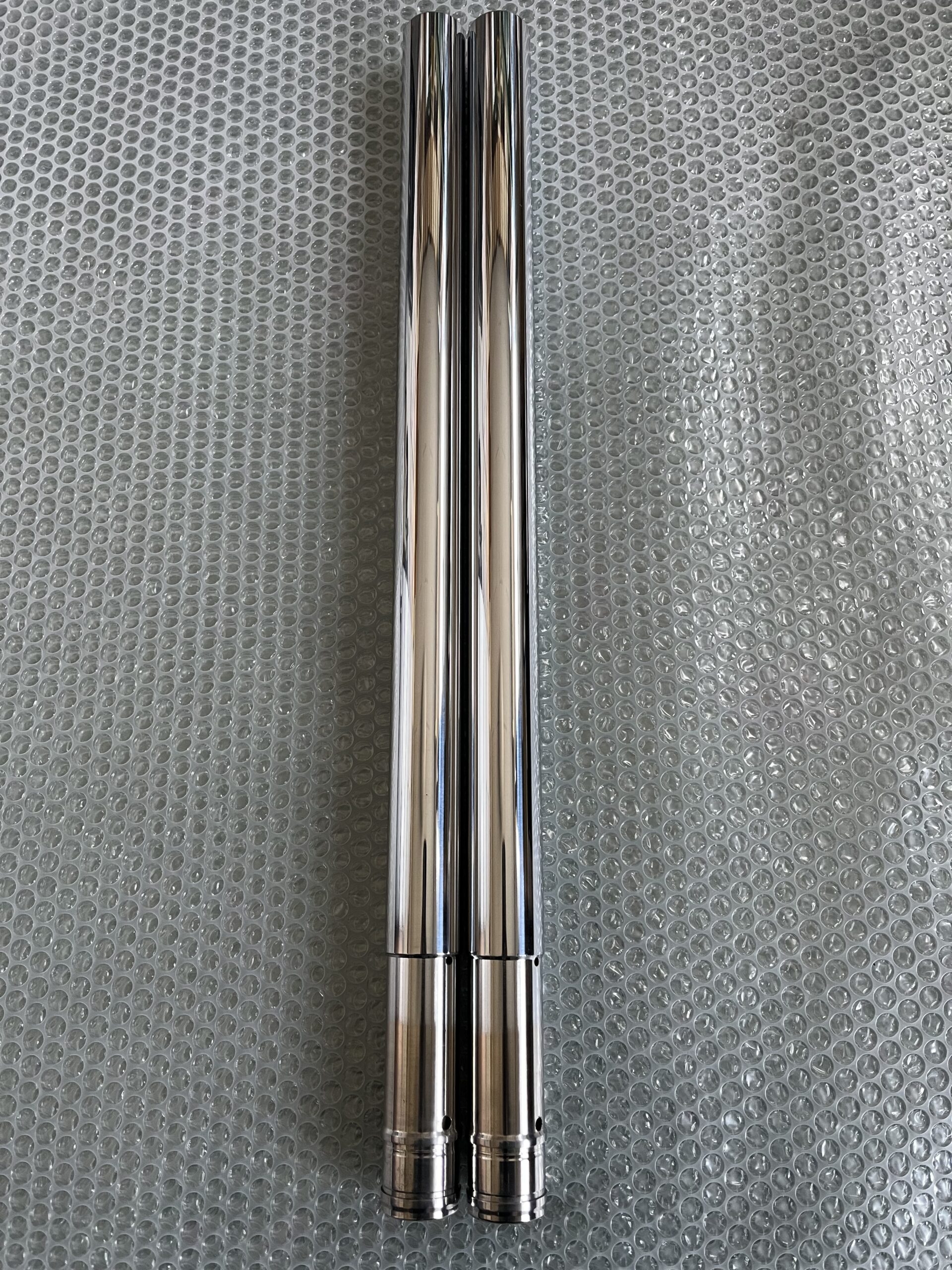

インナーチューブ
インナーチューブ
この度は、御依頼ありがとうございます。
またご縁ありましたら宜しくお願い致します。
