【再生加工】GS400 カムシャフトのジャーナル部を硬質クロム肉盛り研磨仕上げ。

ありがとう。ネット受注♪県。
オートバイ部品. SUZUKI GS400.
異音 オーバーホール 整備.
カムシャフト ジャーナル.
摩耗部肉盛り修理御依頼。

状態

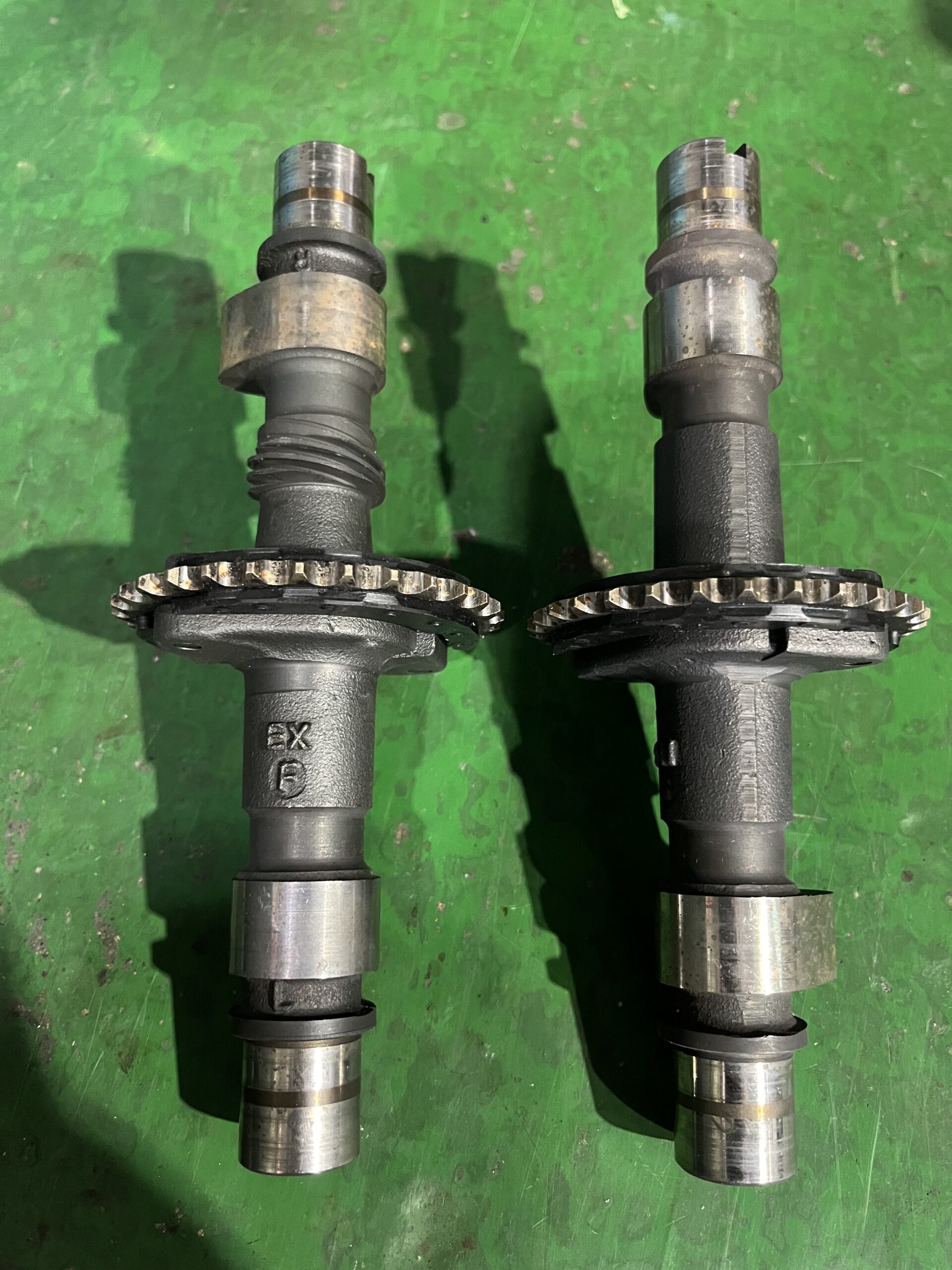

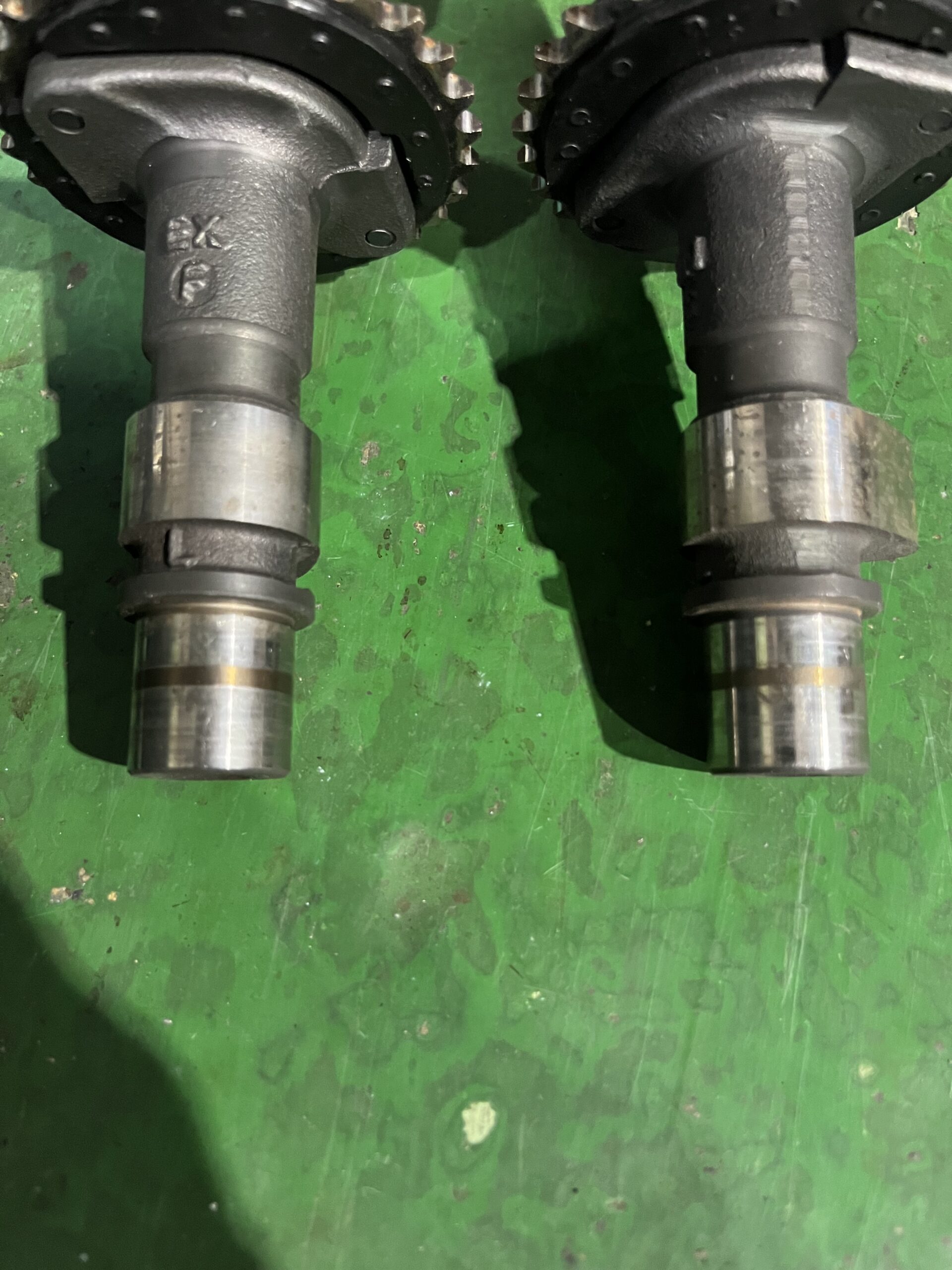

カムシャフトのジャーナル部は、円周に
摩耗が確認できました。段付きも確認
できました
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、カムシャフトの両側面に研磨加工用の
センター加工を施します。
そして円筒研削盤で円周に摩耗した軸受部
をアンダーカット、削った「-0.3mm」分
以上に硬質クロムメッキを肉盛り、再度、
円筒研削盤でスタンダードサイズに研磨加工。
仕上がり寸法:軸受け部φ21.99〜98mm

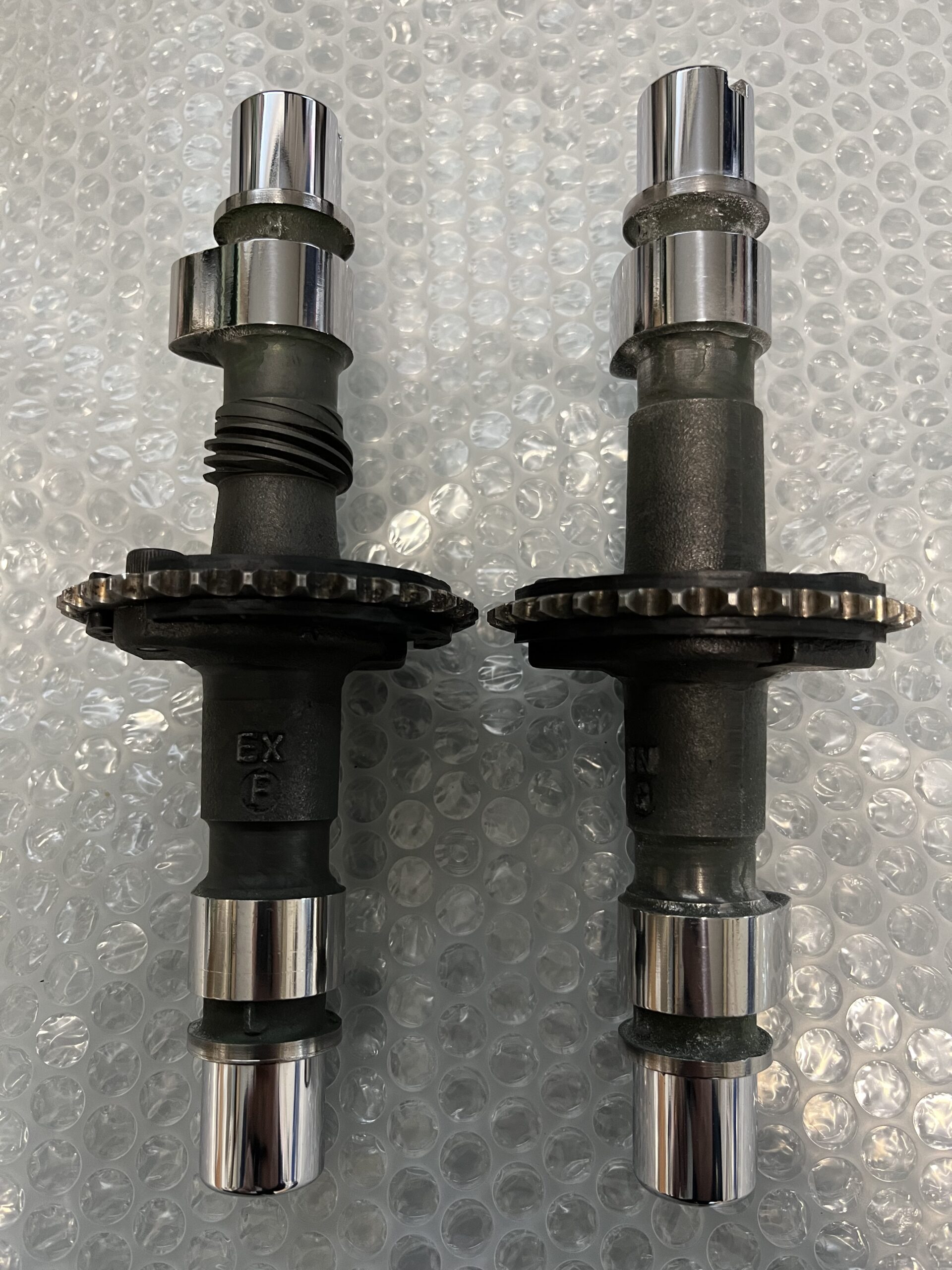

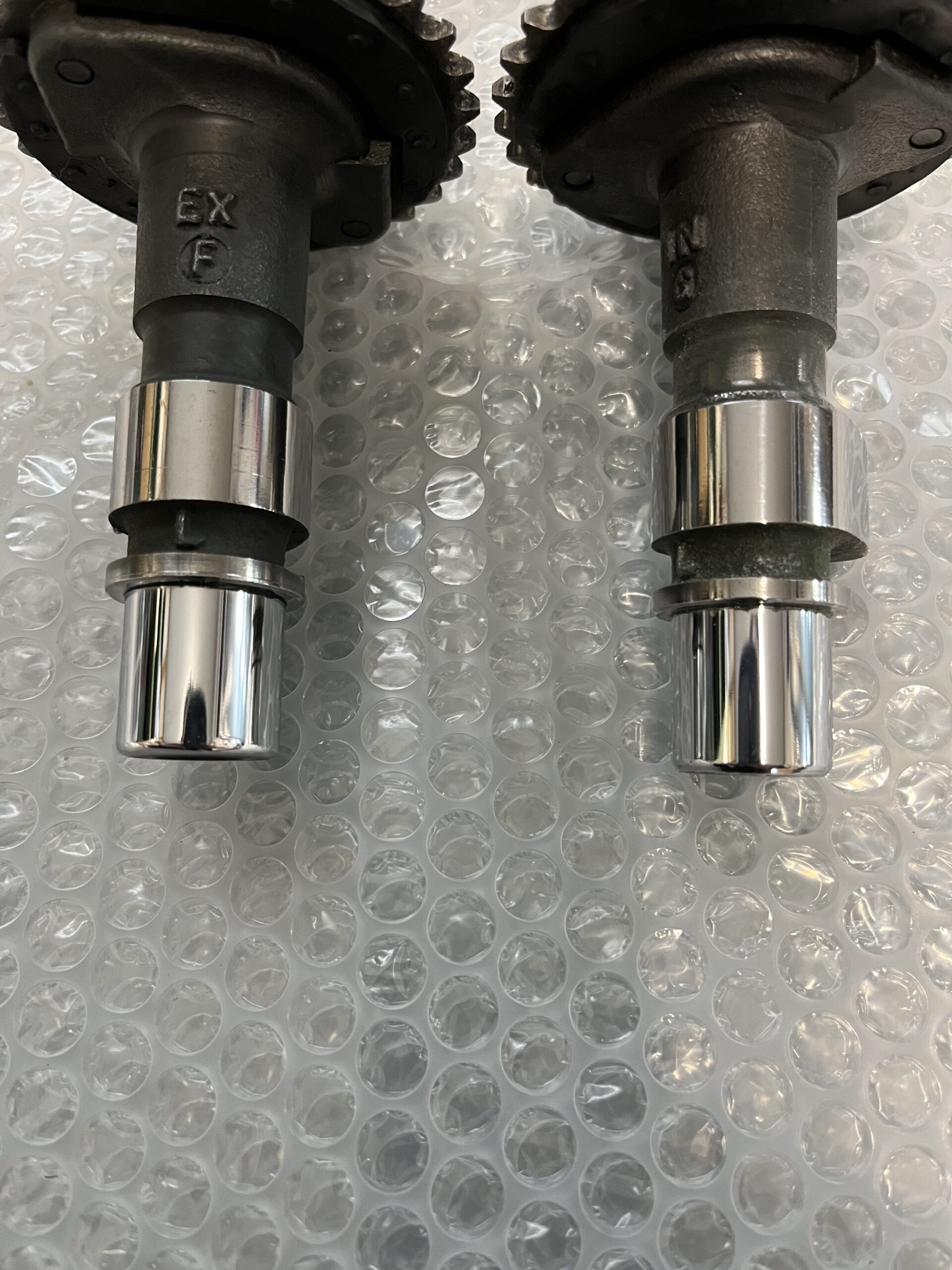

最終仕上げは、全ヶ所ラッピング仕上げ。

カムシャフト
カムシャフト
この度は、御依頼ありがとうございます。
またご縁ありましたら宜しくお願い致します。
