【再生加工】GSX400F インナーチューブのメッキ再生研磨仕上げ。宮城県

状態

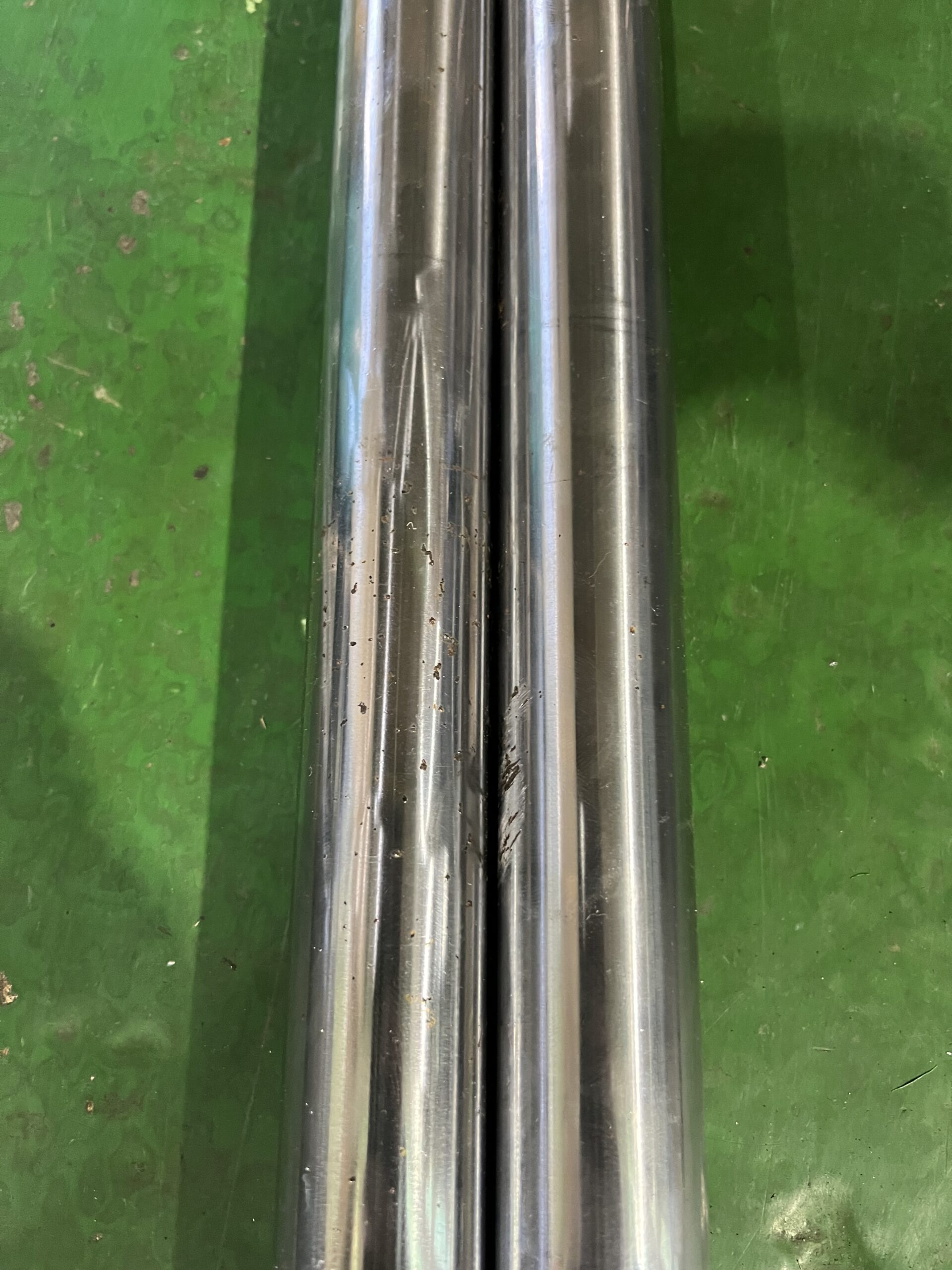

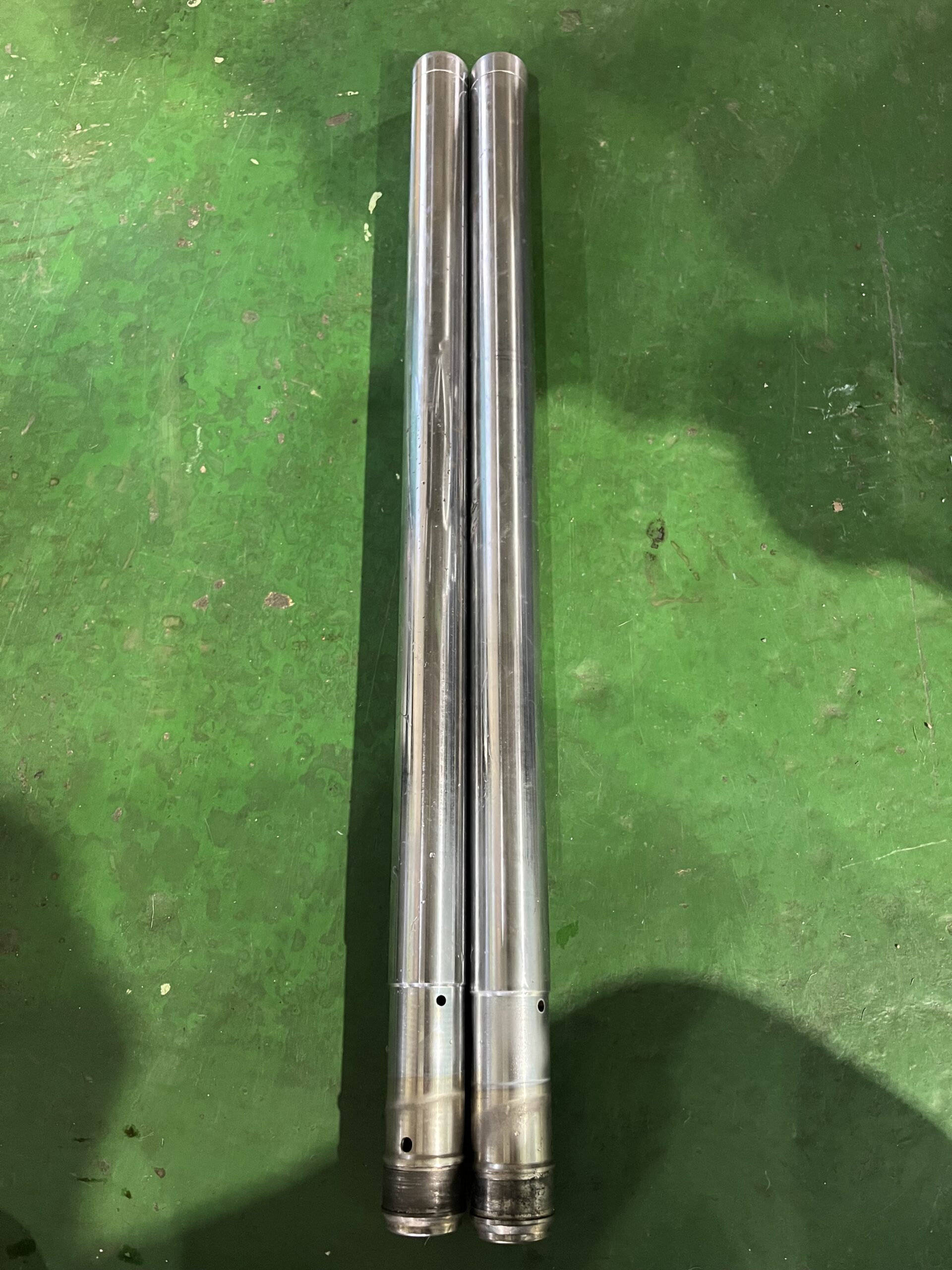

インナーチューブの表面には、点錆や小傷が
多数確認できました。
油漏れの原因は、点錆や小傷だと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
GSX400Fのインナーチューブはトップの
方にCクリップ溝があるのでメッキ厚を考慮
し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて侵食サビ
が無くなるまで真円に下研磨加工、また下研磨
で削った-0.4mm以上に硬質クロムめっきを

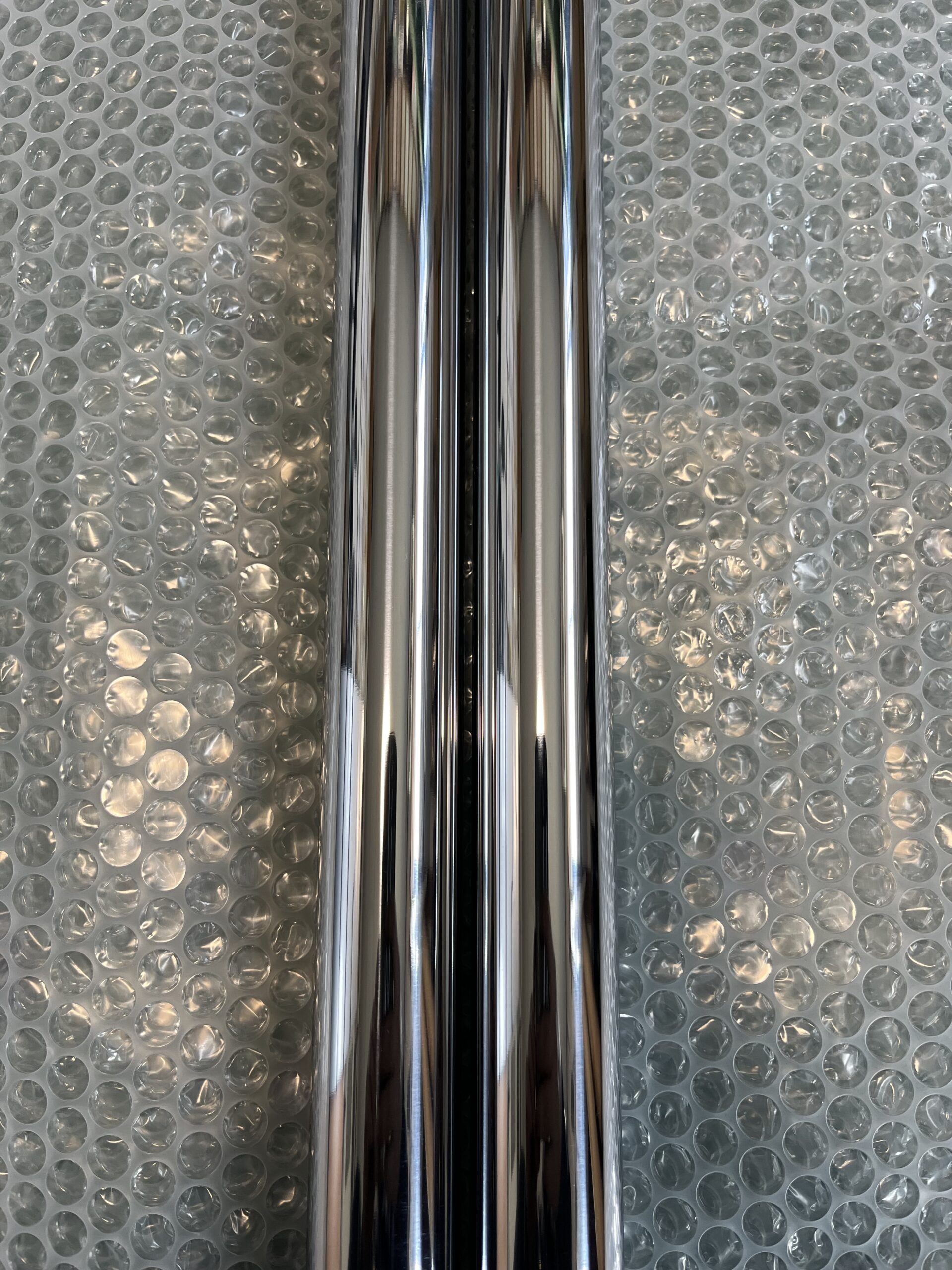

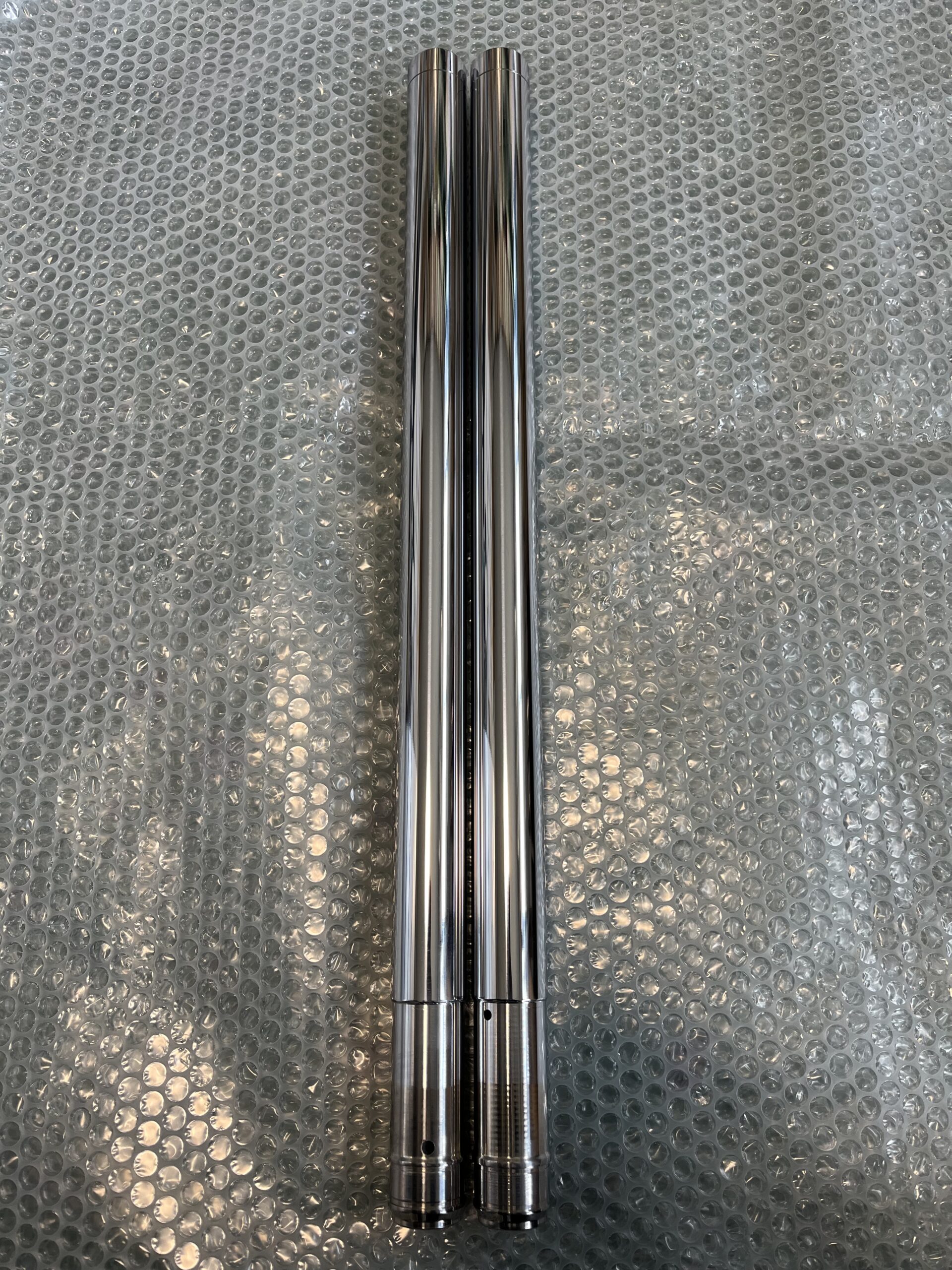

肉盛り、再度、円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ32.97〜95mm.
最終仕上げは鏡面サイザル仕上げまで。
