【再生メッキ加工】SK20SRー5 バケットロッドのメッキ再生研磨仕上げ。鹿児島県

ありがとう。ネット受注♪鹿児島県。
建設機械部品. コベルコ SK20SRー5.
バケットCYLロッド.
寸法φ35×495×645L
油漏れメッキ修理御依頼。

状態

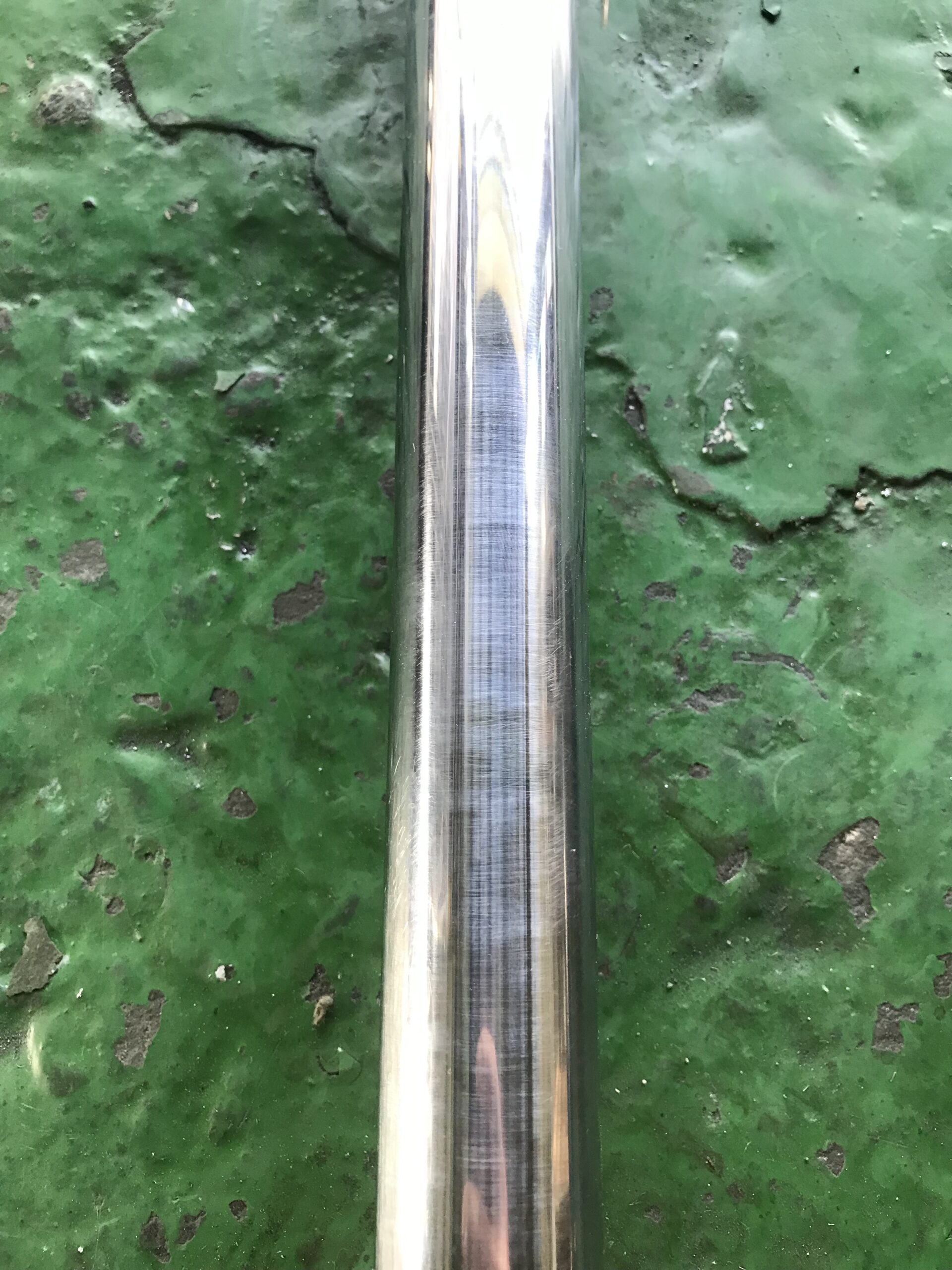

油圧シリンダーロッドの表面は、無数の
小さな小傷が確認できました。
油漏れの原因は、無数な小傷がオイル
シールを傷めたものだと思われます。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面に
研磨加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて
無数の小傷が無くなるまで下研磨加工、
また下研磨で削った【-0.45mm】分
以上に硬質クロームメッキを肉盛り、再度、
円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ34.96〜92mm

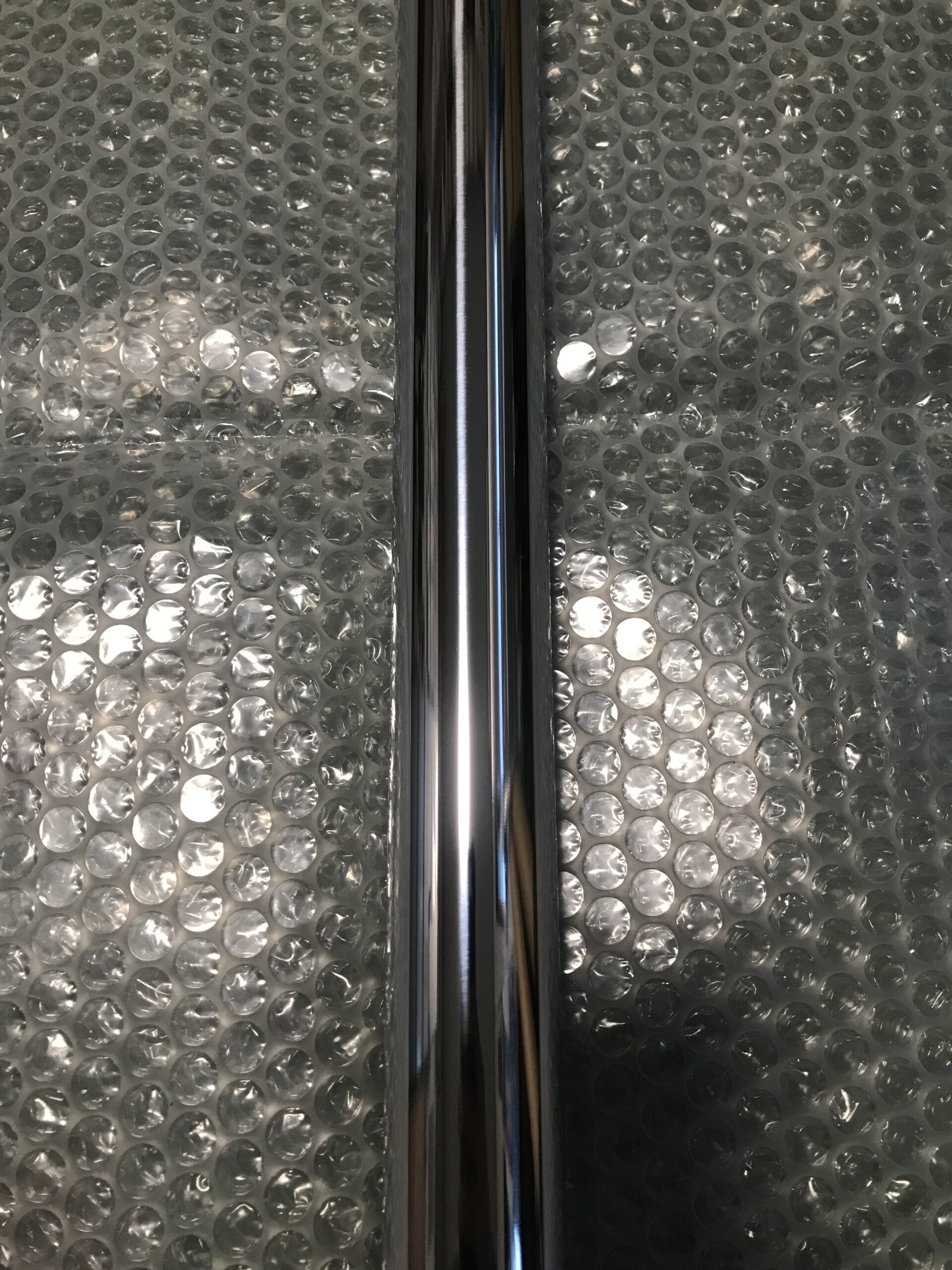

最終仕上げの鏡面研磨加工まで。

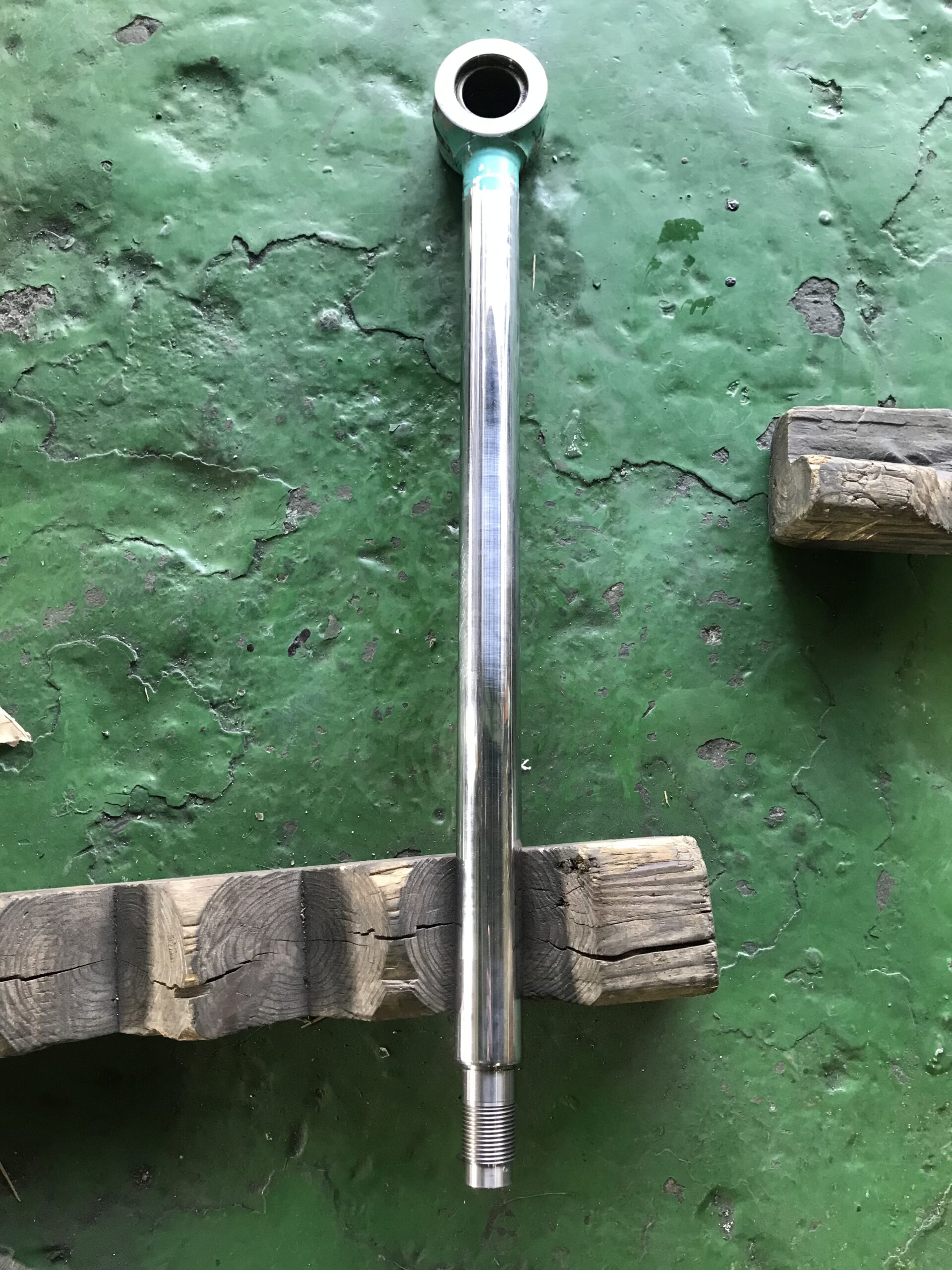

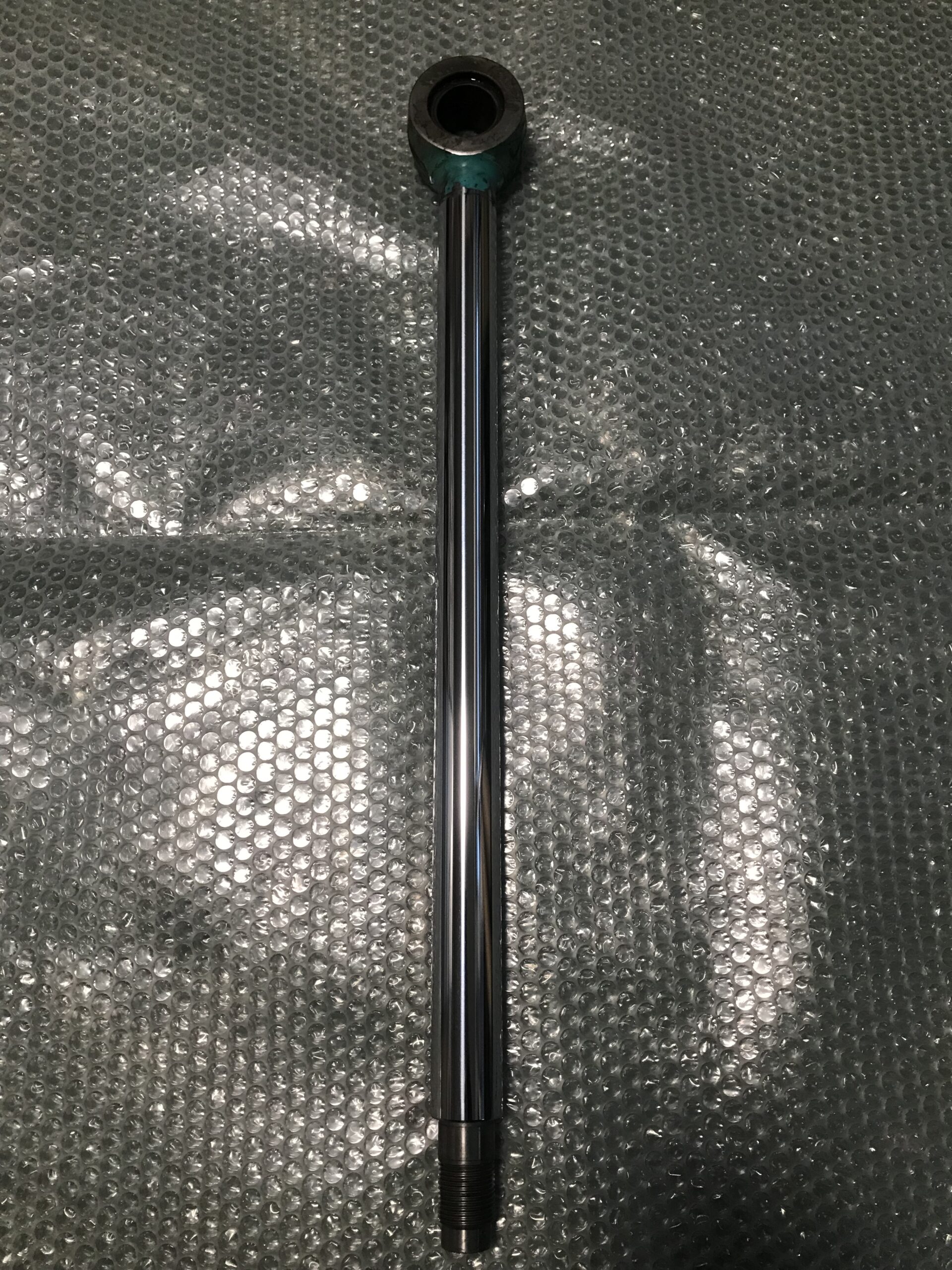

SK20SRー5 バケットCYLロッド
 SK20SRー5 バケットCYLロッド
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
