ありがとう。ネット受注♪埼玉県。
オートバイ部品.HONDA C92.
ミッションシャフト 機能部.
寸法φ15×26×162L
寸法φ15×26×140L
摩耗ヶ所肉盛り修理ご依頼。
オートバイ部品.HONDA C92.
ミッションシャフト 機能部.
寸法φ15×26×162L
寸法φ15×26×140L
摩耗ヶ所肉盛り修理ご依頼。

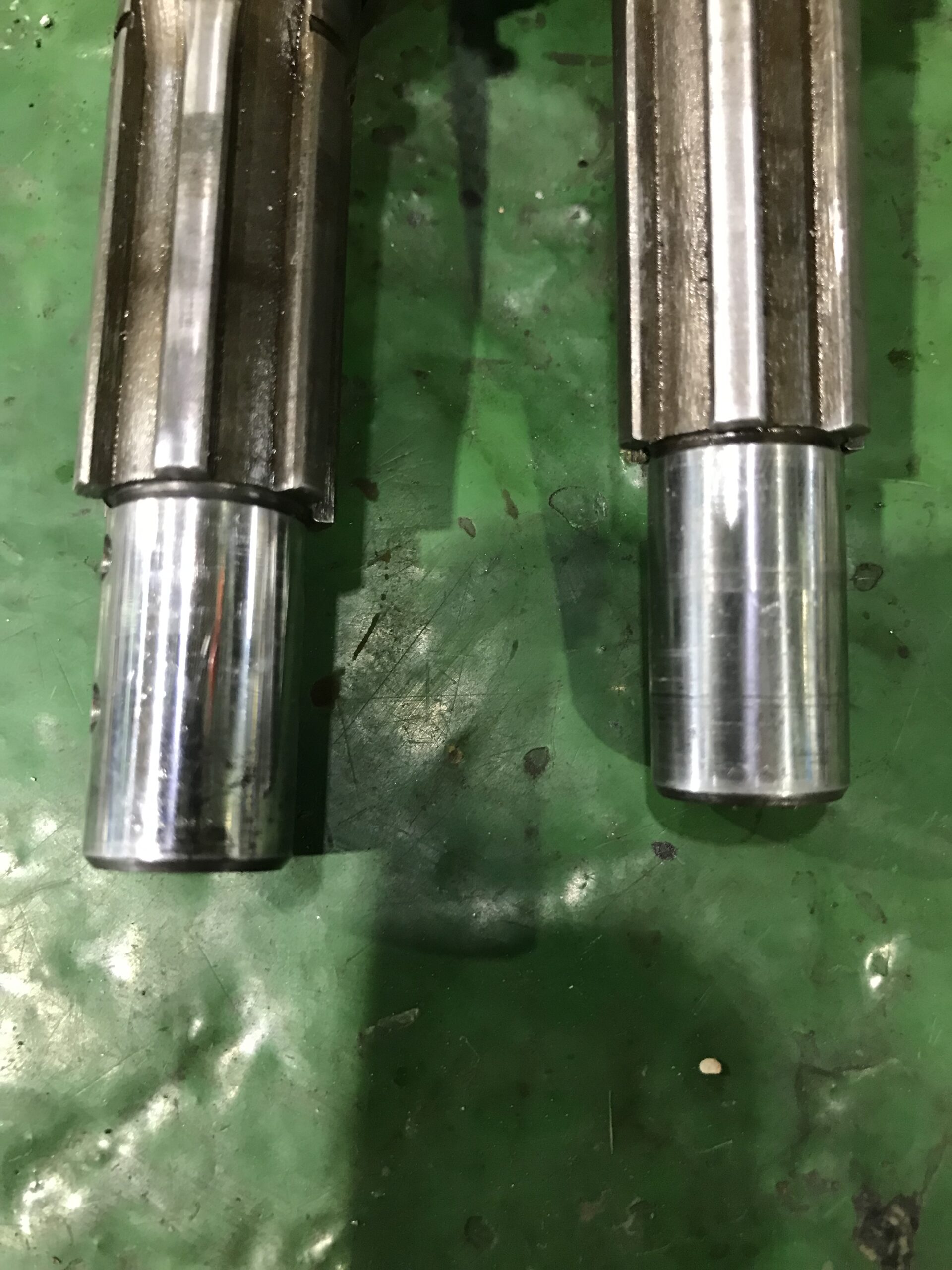

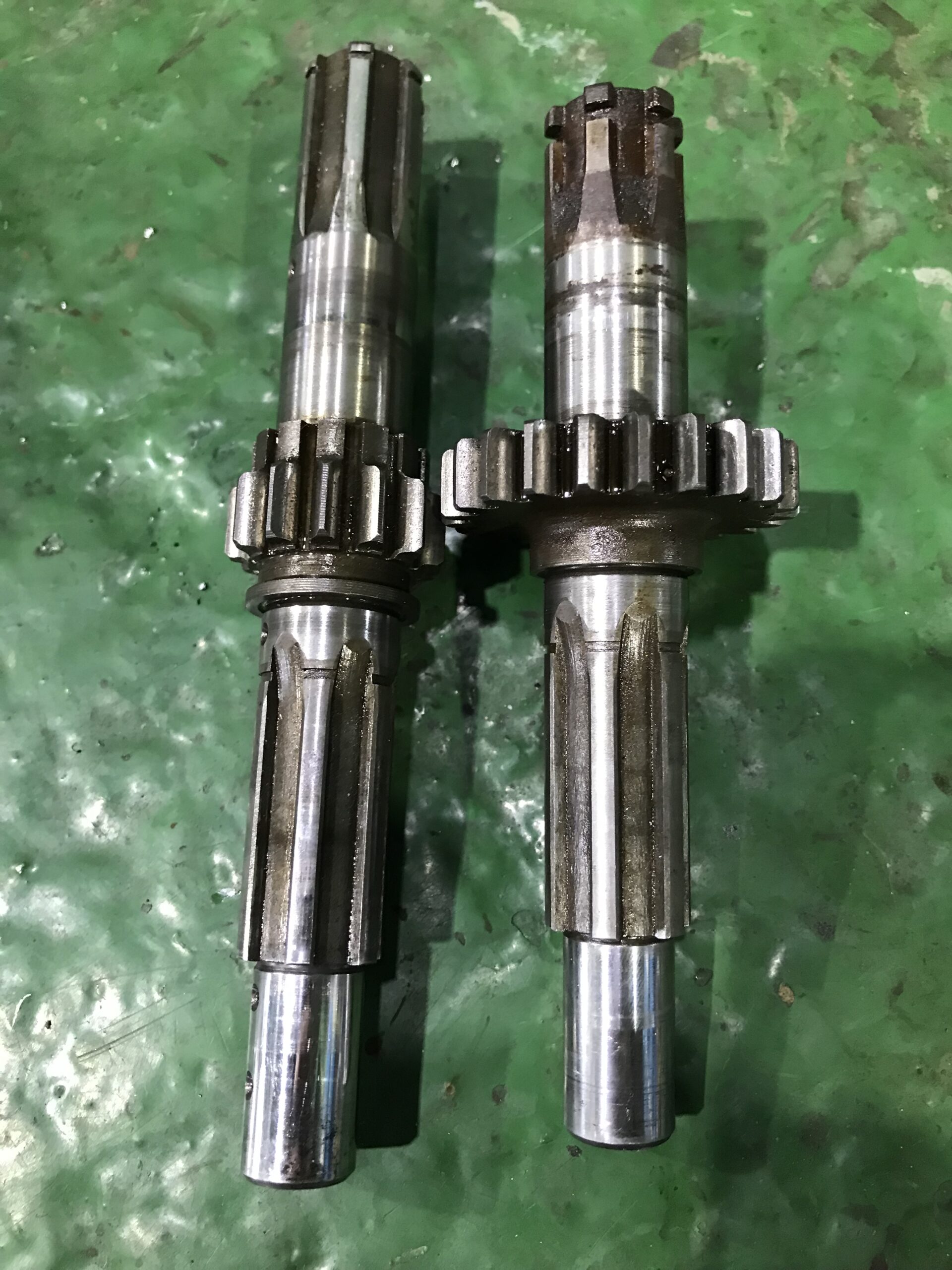

状態
ミッションシャフトの機能面には、細かい
傷や摩耗痕が確認できました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ミッションシャフトの両側面に
研磨加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて傷や
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った【-0.25mm】分以上に硬質クローム
メッキを肉盛り、再度、円筒研削盤で仕上げ
研磨を行う。仕上がり寸法φ14.99〜97mm

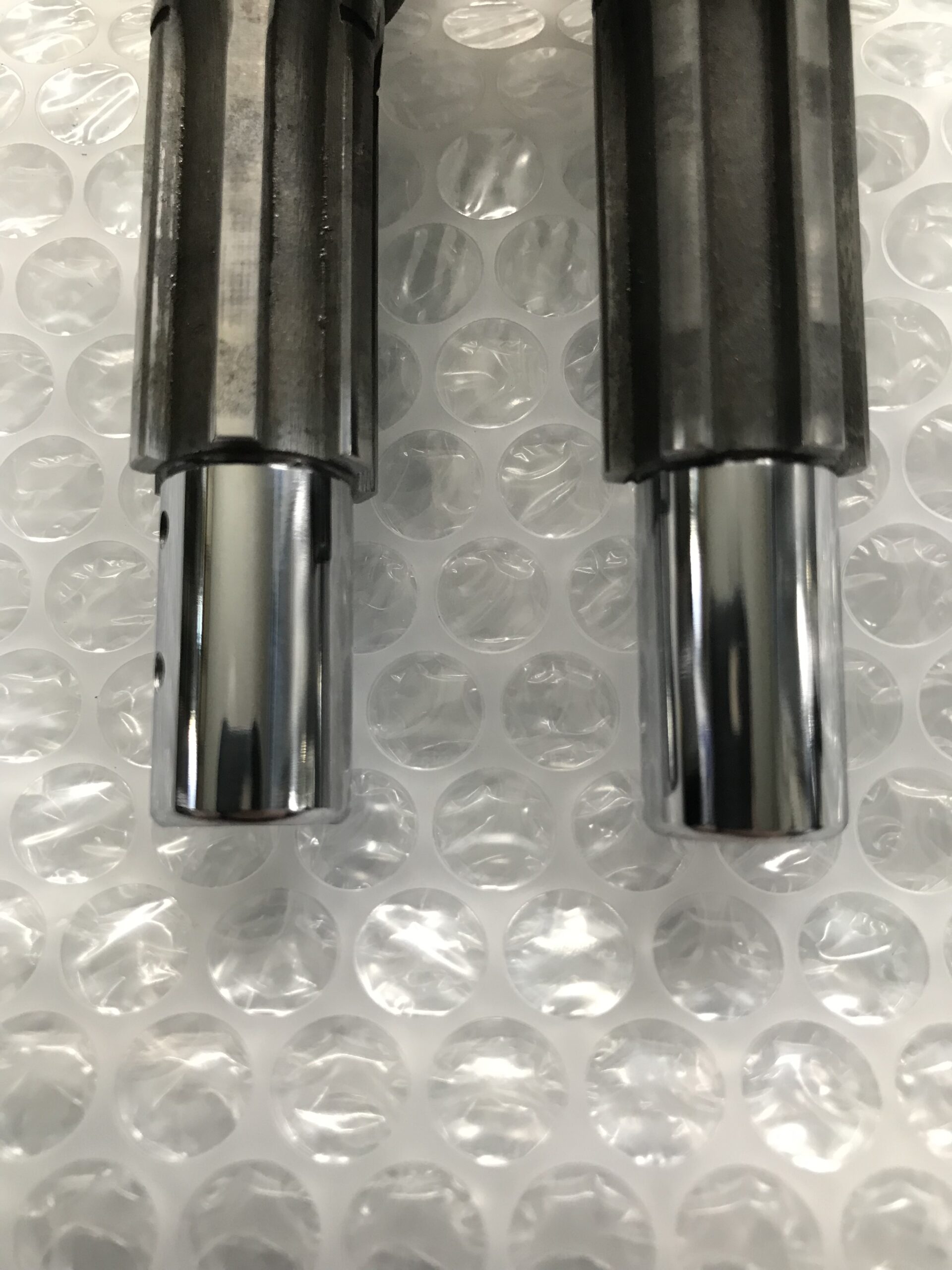

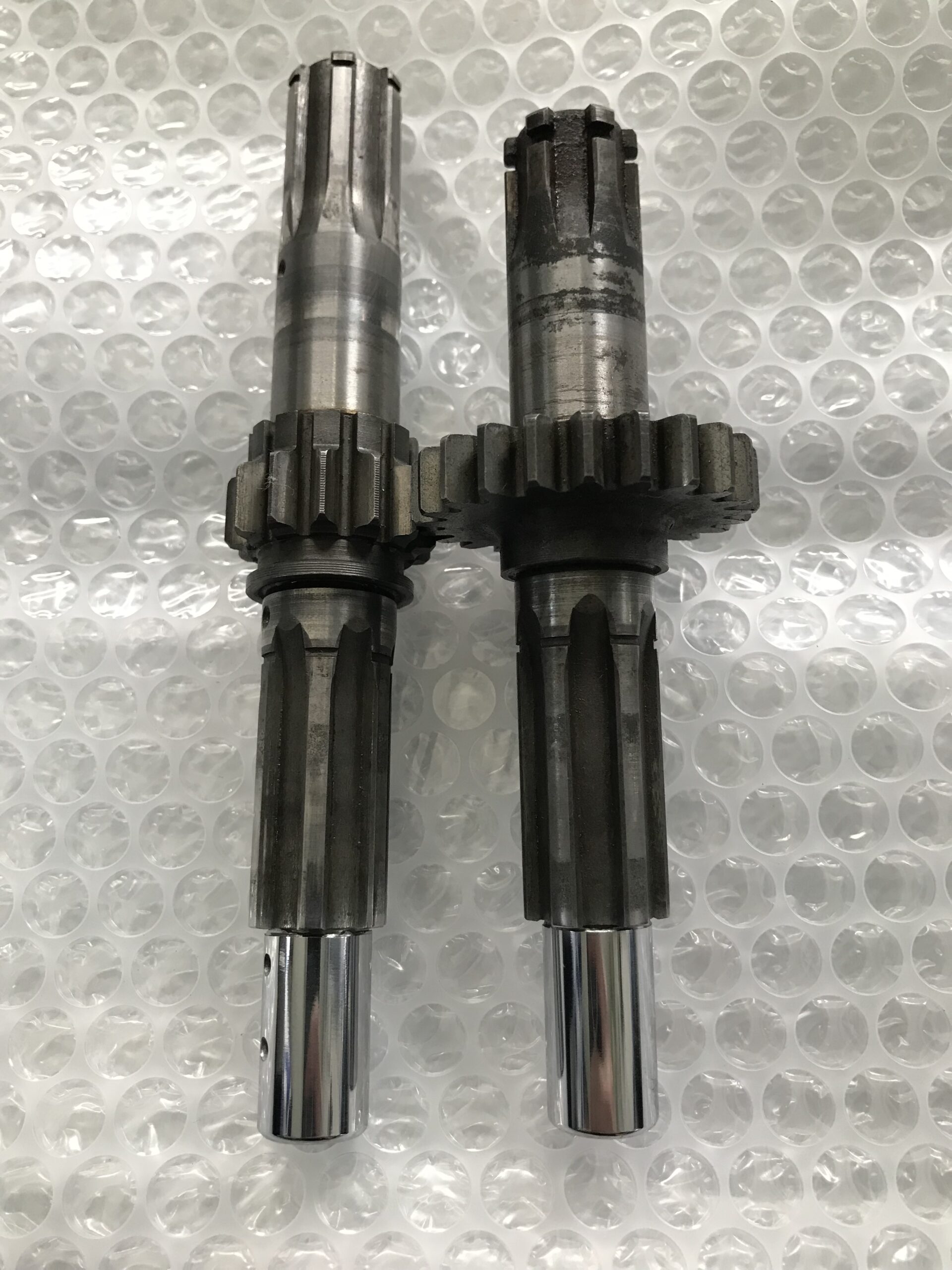

最終仕上げの鏡面研磨加工まで。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/07/33C6C50E-BDDC-46F5-A33E-00A77EDD742E-scaled.jpeg?w=1256&ssl=1)
![ミッションシャフト ミッションシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/07/C4078E9B-AADF-4E05-B2E7-305523B216DD-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/07/1BBD368F-04C7-4222-9F13-D22D9B6715DF-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/07/1887B27F-9097-4E65-B794-0A7664825126-scaled.jpeg?w=1256&ssl=1)
![ミッションシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/07/C4078E9B-AADF-4E05-B2E7-305523B216DD-scaled.jpeg?resize=1256%2C1675&ssl=1)
