ありがとう。ネット受注♪福岡県,
掘削機械.油圧シリンダーロッド.
寸法φ25×200×420L
寸法φ35×260×540L
油漏れメッキ修理御依頼。
掘削機械.油圧シリンダーロッド.
寸法φ25×200×420L
寸法φ35×260×540L
油漏れメッキ修理御依頼。

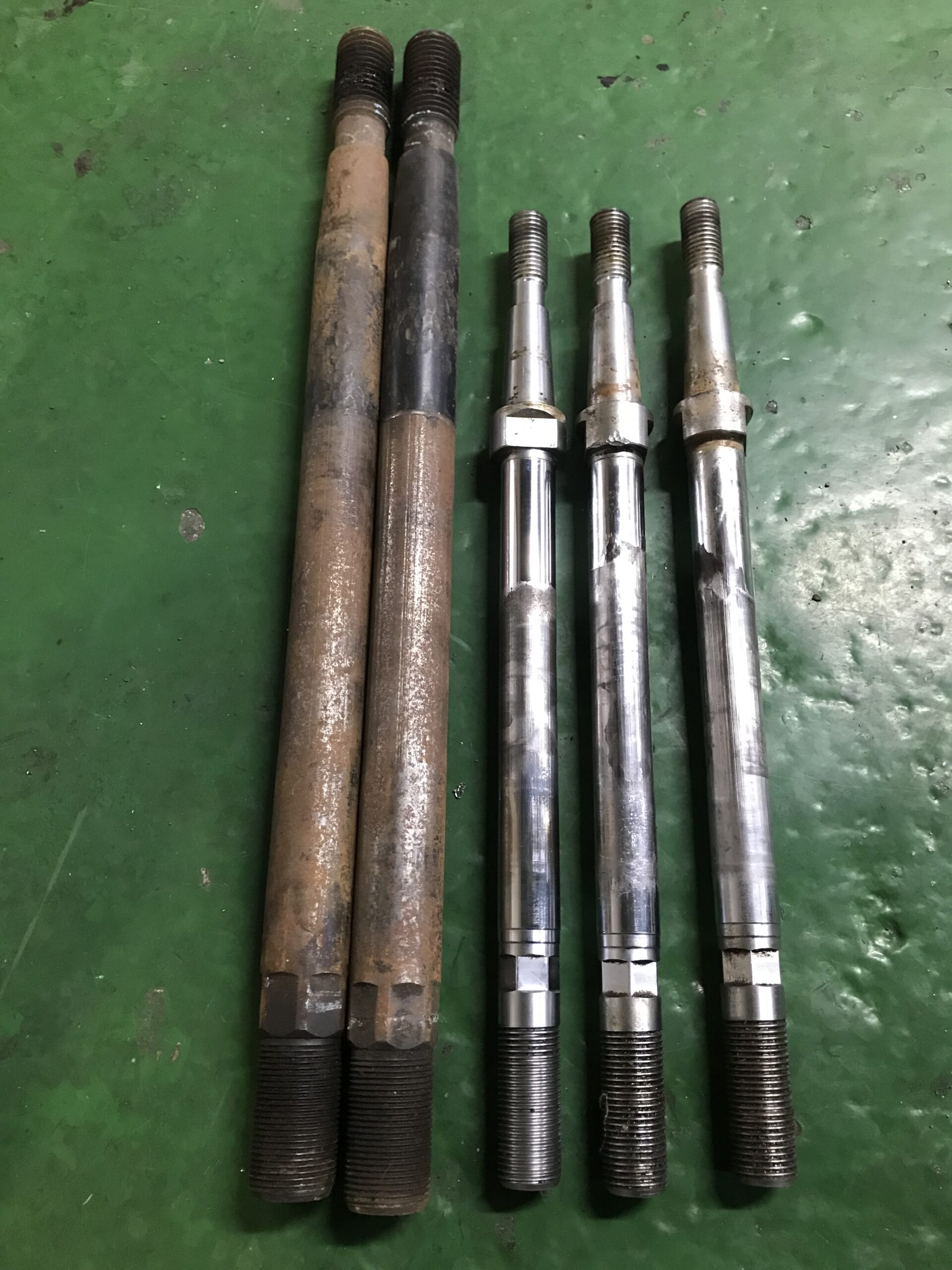

状態

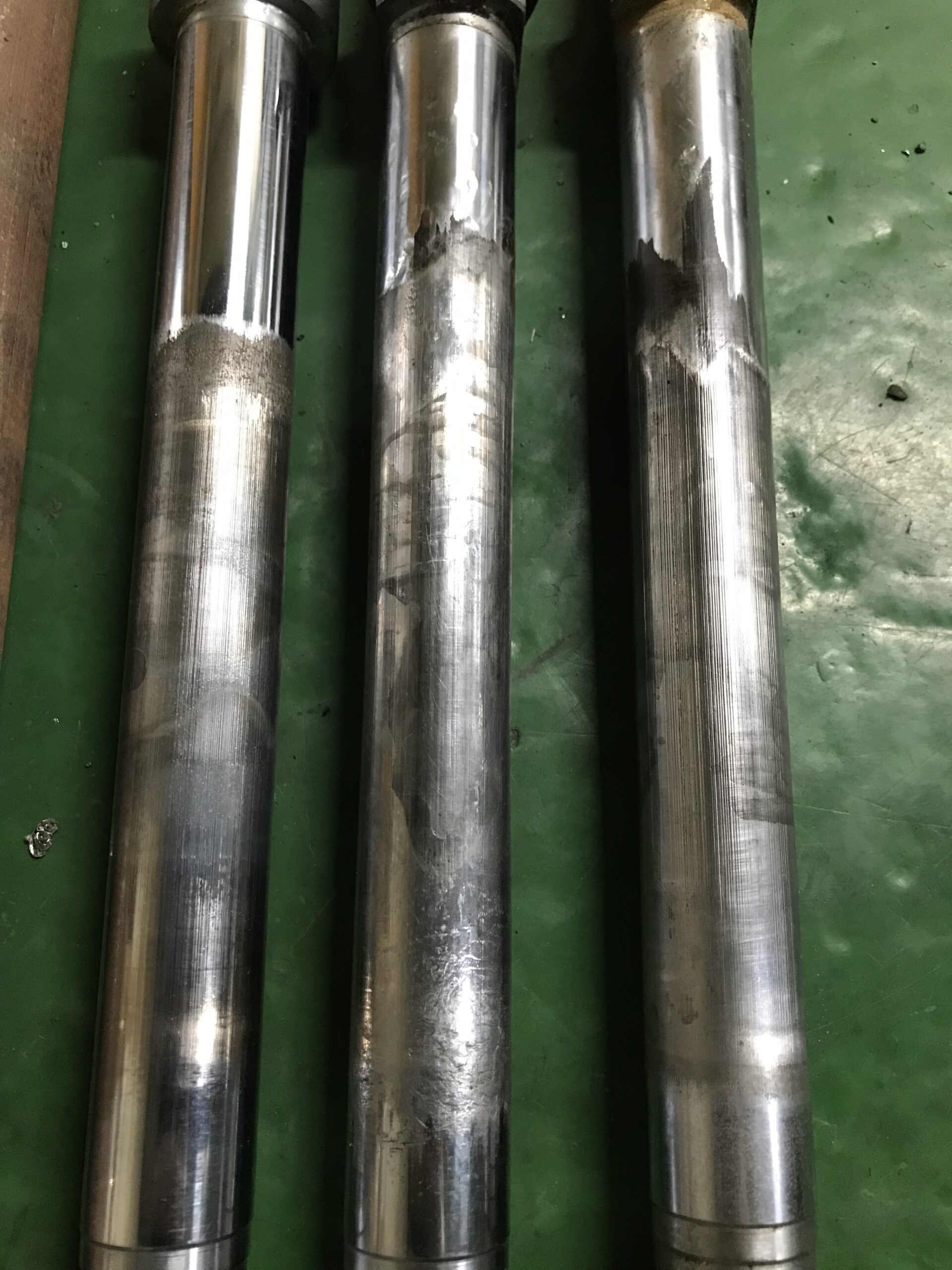

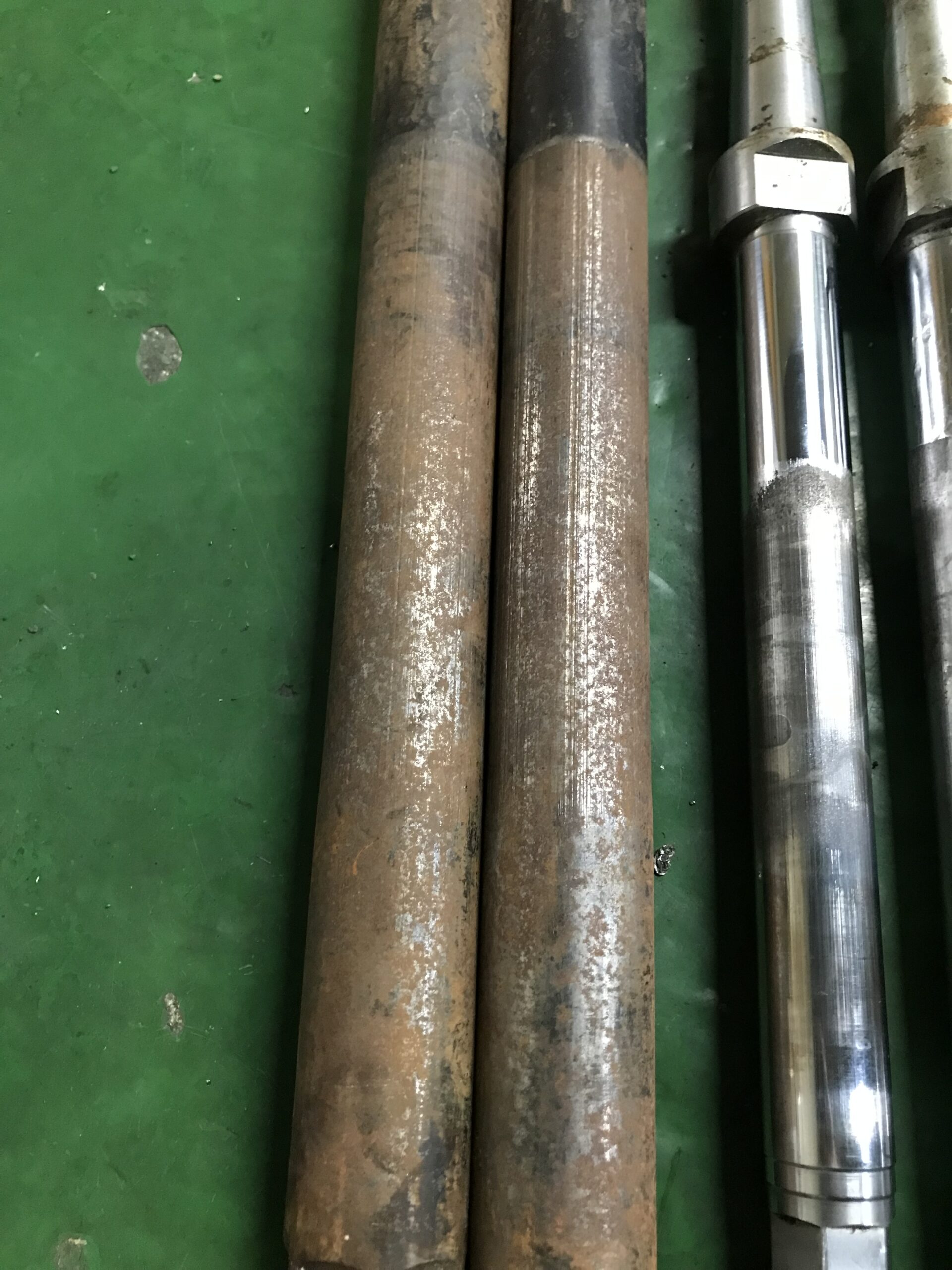

φ35の油圧シリンダーロッドの表面は腐食
が酷く、真っ赤に錆びてました。φ25の
ロッドは、摩耗によるメッキ剥がれあり。
油漏れの原因は、腐食や摩耗によりもの
と思われます。
対策と方法
硬質クロムメッキと研磨加工をします。
先ず、油圧シリンダーロッドの両側面に研磨
加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて下研磨
加工、また下研磨で削った【-0.8〜-1.2mm】
分以上に硬質クロームメッキを肉盛り、再度、
円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ24.98mm
仕上がり寸法φ34.95mm

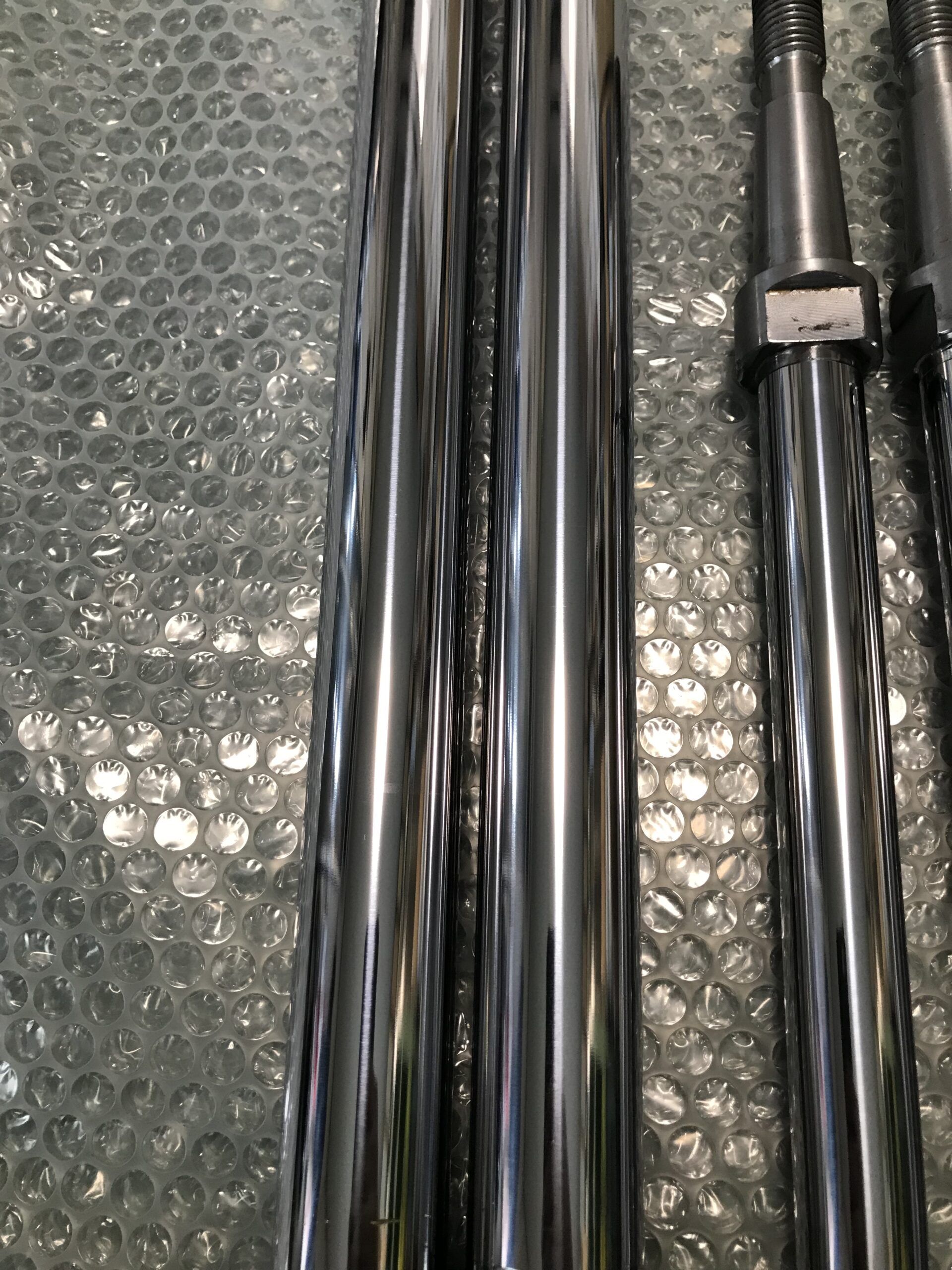

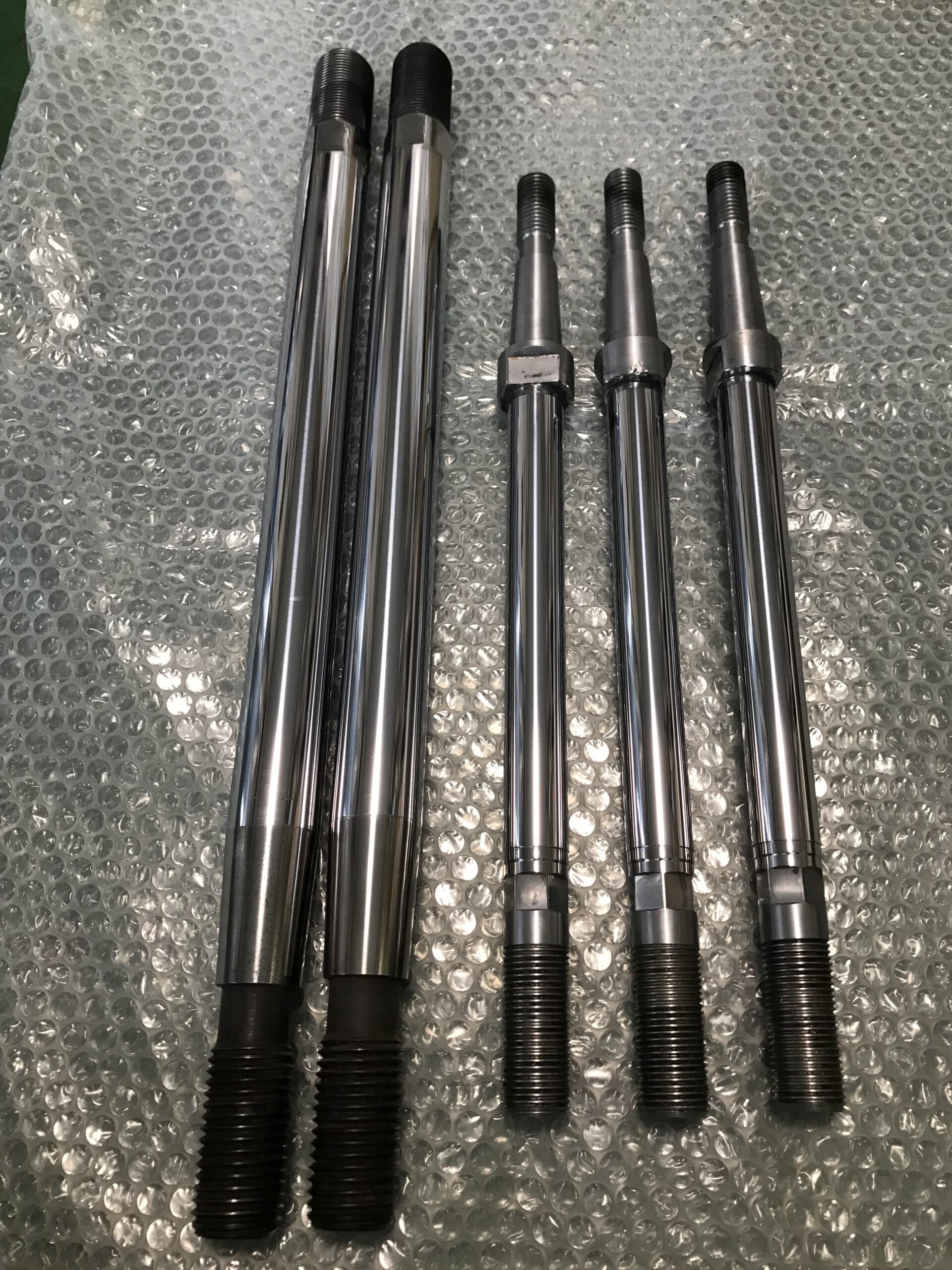

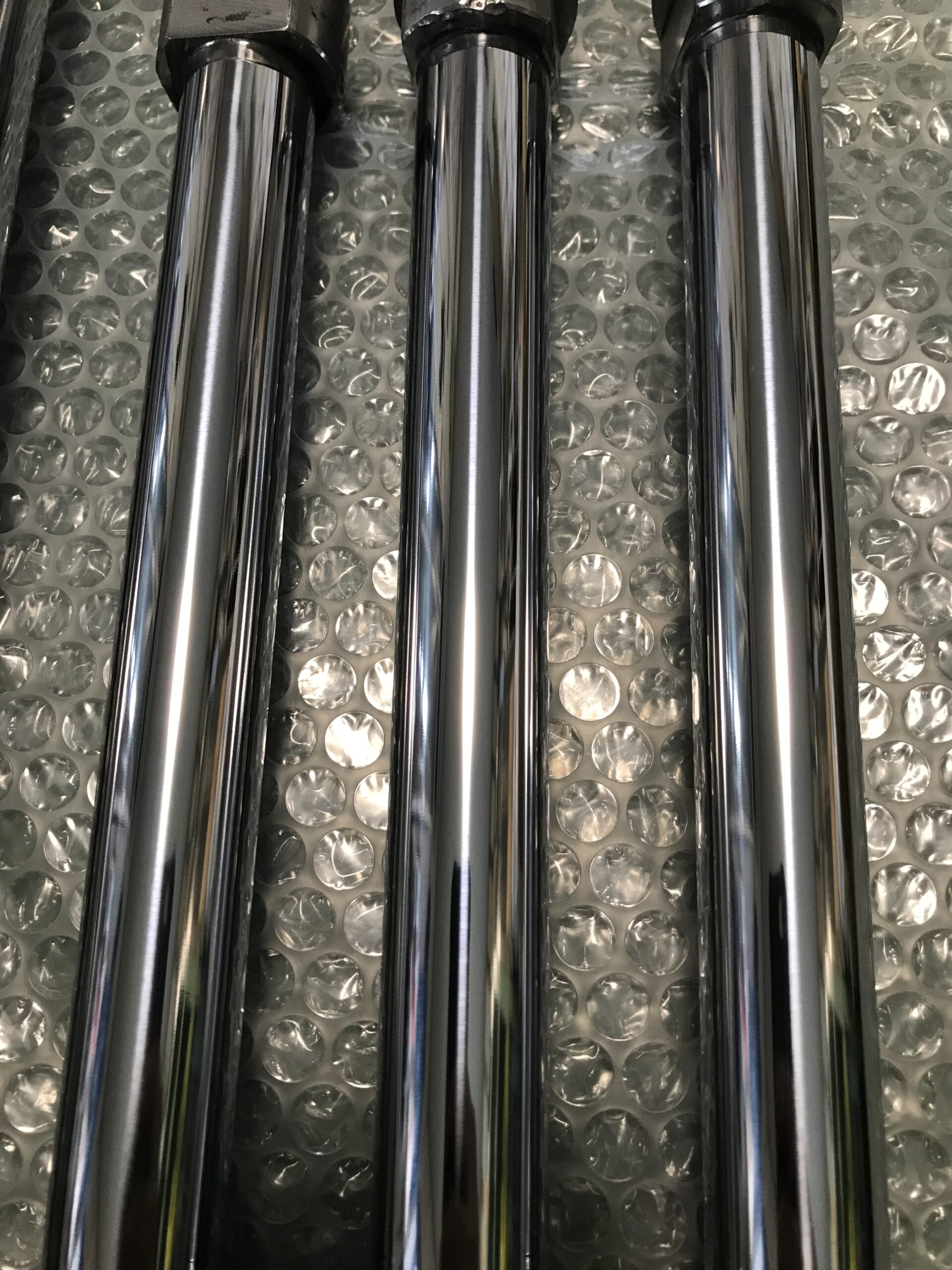

最終仕上げの鏡面サイザル仕上げまで。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/CC6A0960-808A-4404-AA04-556266469DE3-scaled.jpeg?w=1256&ssl=1)
![掘削機械 油圧シリンダーロッド 掘削機械 油圧シリンダーロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/1F13559D-1B18-4584-8775-F2B1872B488F-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/6325337A-55CF-450B-BF8F-2CAA49BD68B1-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/7236126E-F4FC-4B91-B085-311CD8CD2F45-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/11F117AC-2FFC-413C-819C-4CFAF5E68028-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/309C006D-EB1C-41DD-A375-6A8382AE53C9-scaled.jpeg?w=1256&ssl=1)
![掘削機械 油圧シリンダーロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/1F13559D-1B18-4584-8775-F2B1872B488F-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
