【偏摩耗修理】CBR400F クランクシャフトの4番ピンを硬質クロム肉盛り研磨仕上げ。兵庫県

ありがとう。ネット受注♪兵庫県.
オートバイ部品. HONDA CBR400F.
クランクシャフト ピン コンロッド.
4番ピンに曇り修理依頼。

状態

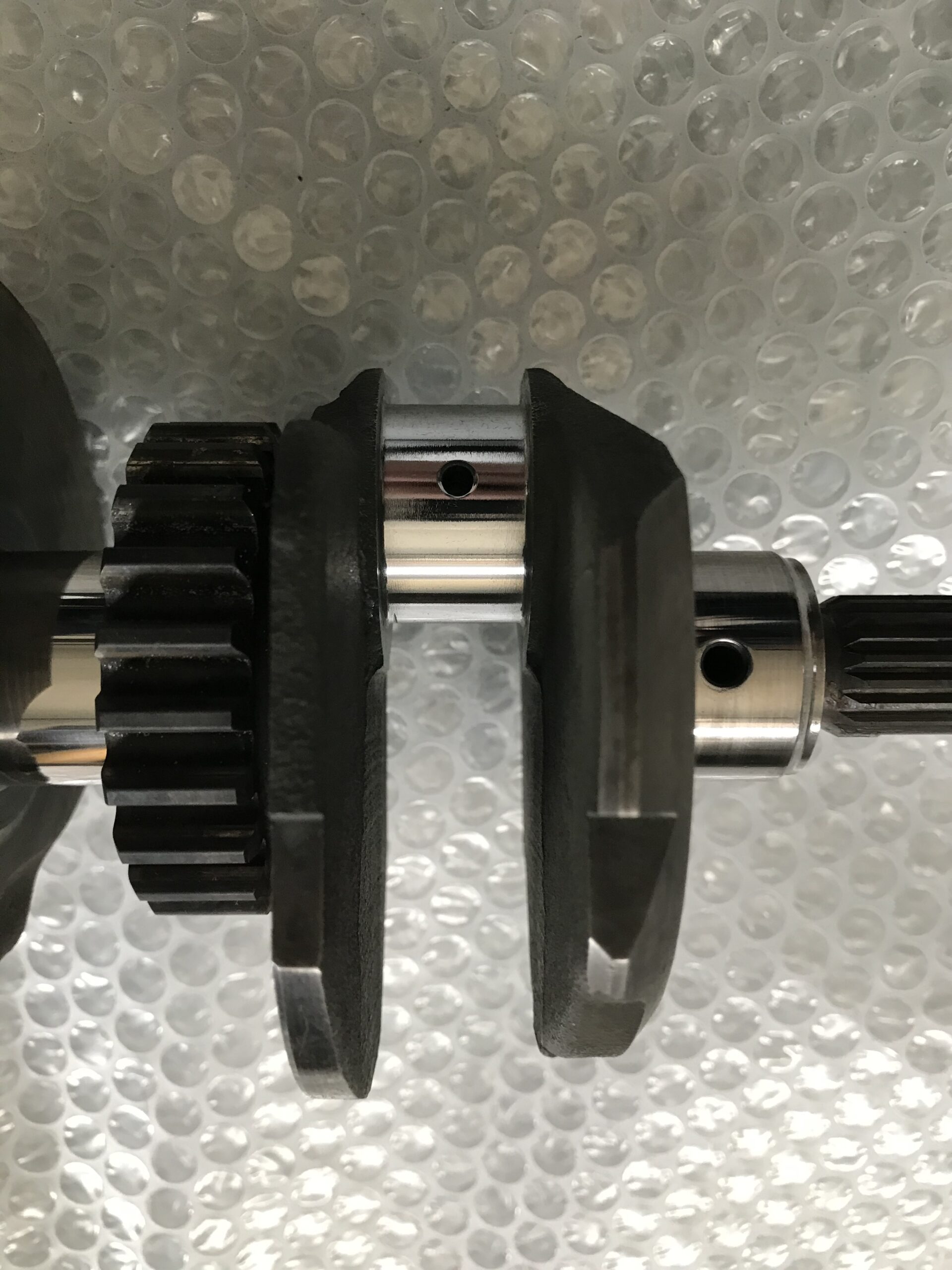

クランクシャフトの4番ピン焼き付いた
様な偏摩耗が確認できました。XYを測定
すると楕円が確認できました。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、クランクシャフトの1番ピンの芯で
4番ピンを真円に下研磨加工する。
そして下研磨で削った「-1.3mm」分以上に
硬質クロームメッキを肉盛り、再度スタン
ダードサイズに研磨加工。φ29.995±0.005
肉盛り後の表面硬度HV800以上
全ヶ所ラッピング仕上げまで。

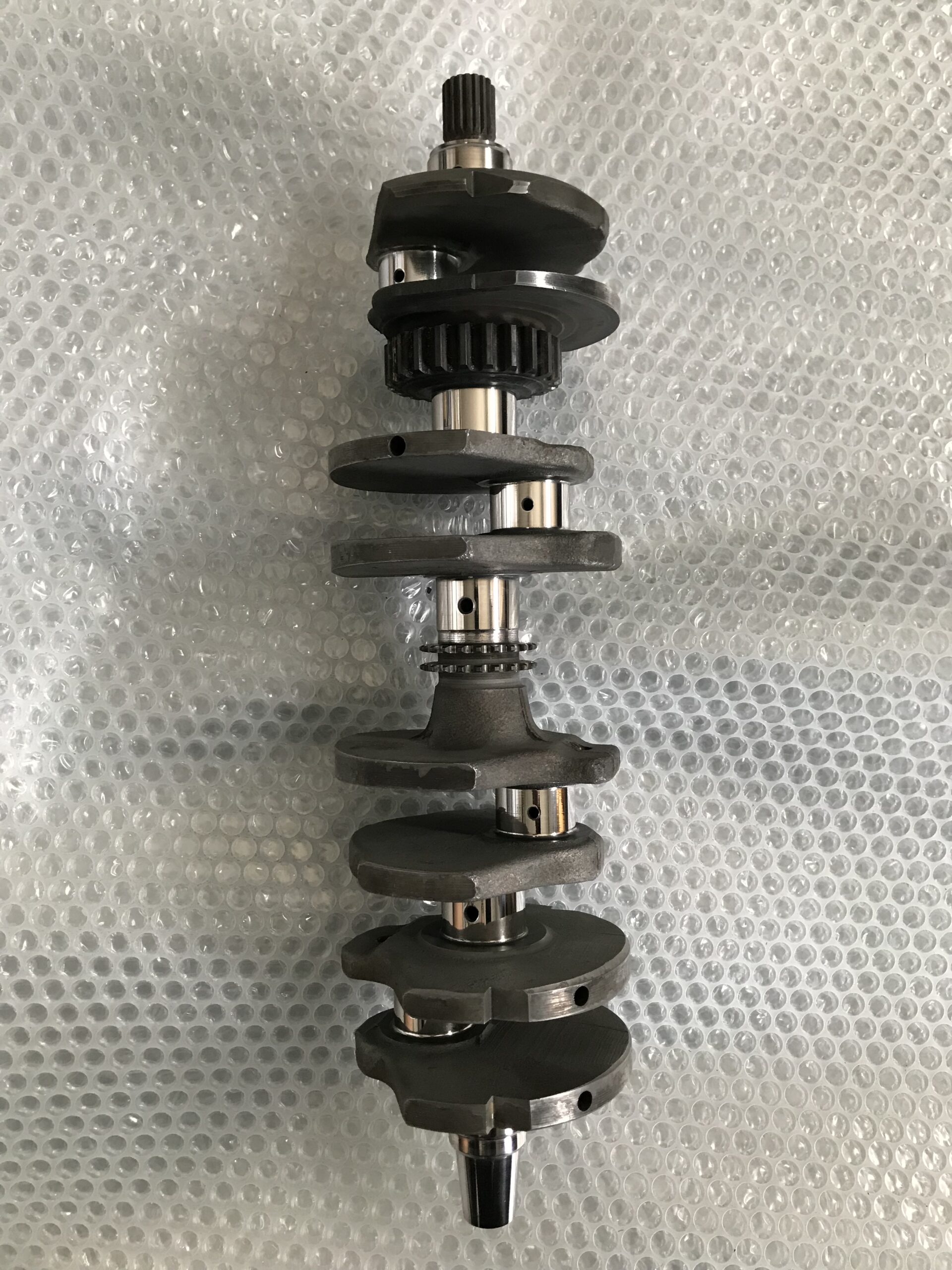

CBR400F クランクシャフト


いつも御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
