【再メッキ】CBR250R インナーチューブのメッキ再生研磨仕上げ。千葉県

ありがとう。ネット受注♪千葉県。
オートバイ部品. HONDA CBR250R.
フロントフォーク インナーチューブ.
寸法φ35×560×580L
寸法φ35×565×585L
油漏れメッキ修理依頼。

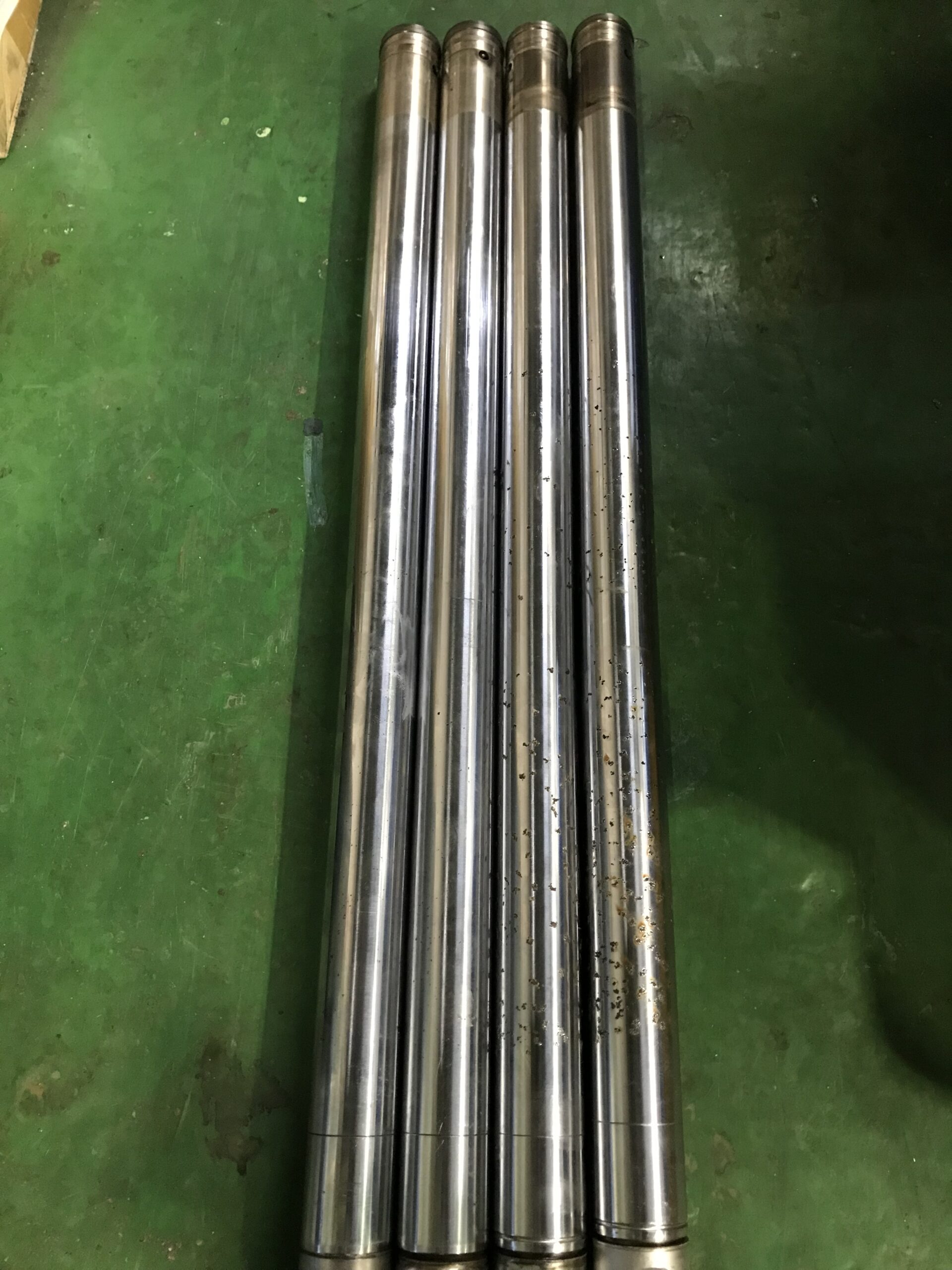

状態

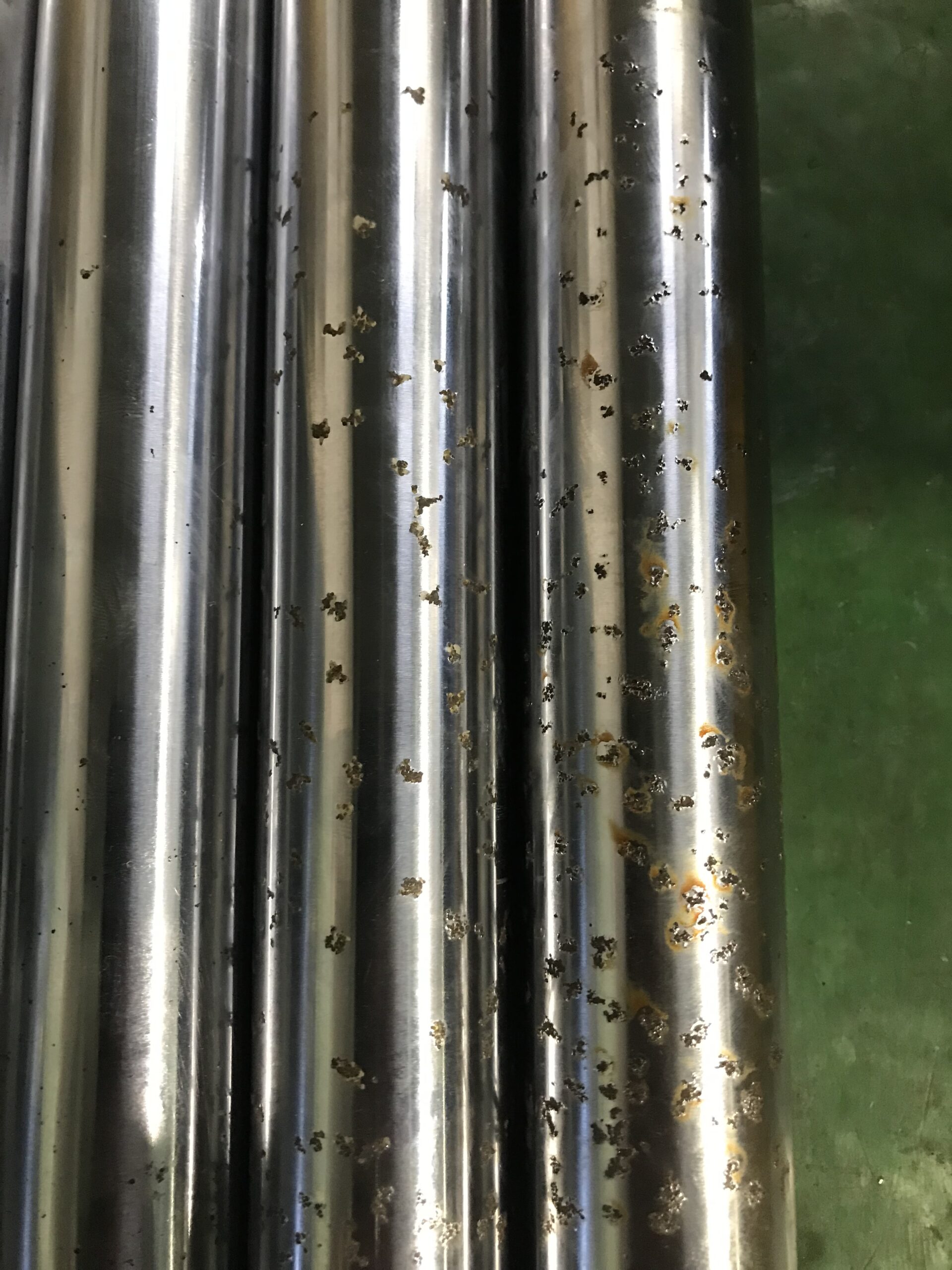

インナーチューブの表面は、膨れた様な
サビが無数に発生していました。
油漏れの原因は、膨れた様なサビだと
思われます。
対策方法
硬質クロムメッキと研磨加工で再生します。
CBR250Rのインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて侵食サビ
が無くなるまで真円に下研磨加工、また下研磨
で削った-0.8以上に硬質クロムめっきを肉盛り
、再度、円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ34.97mm.

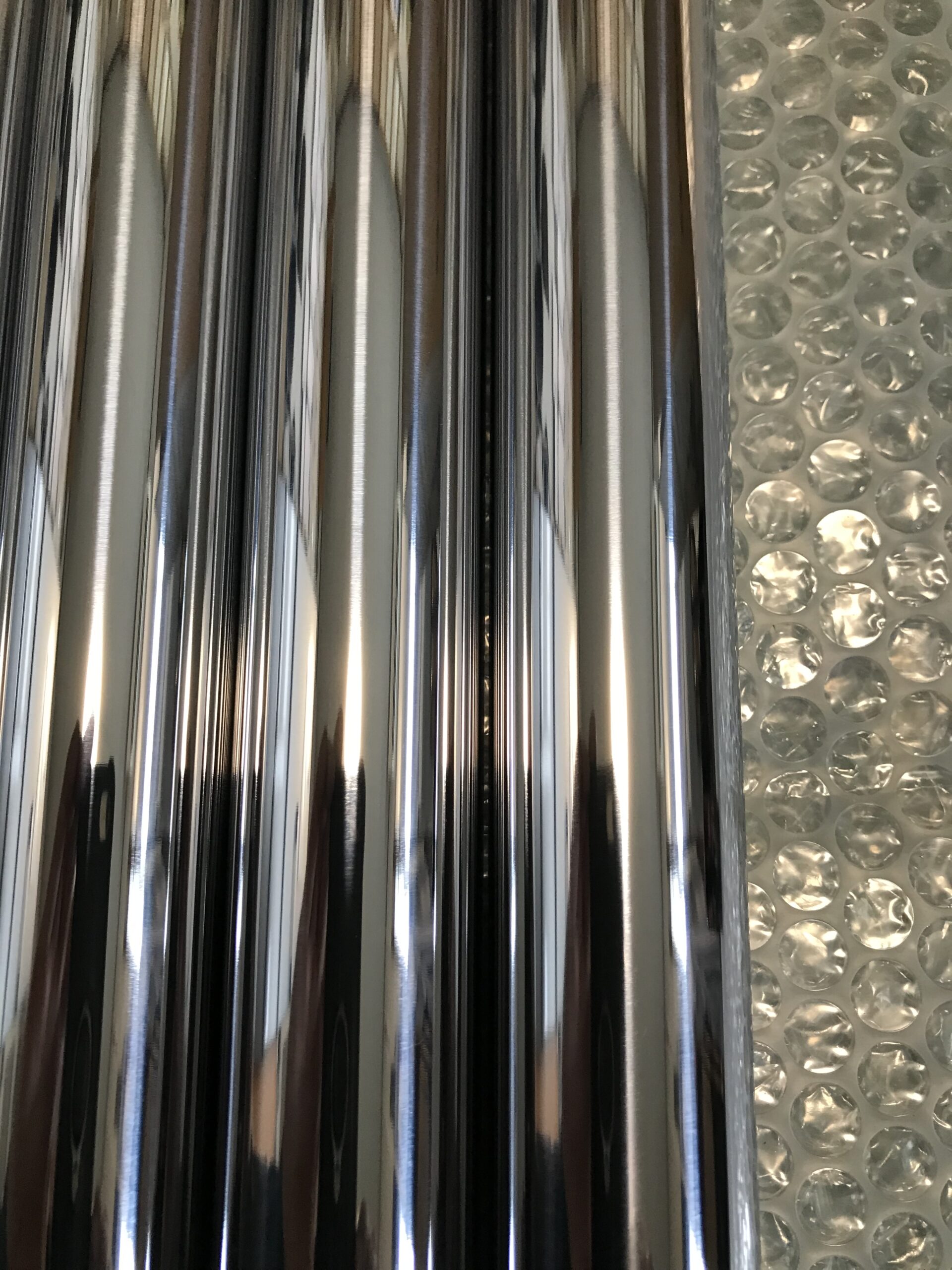

最終仕上げは鏡面サイザル仕上げまで。

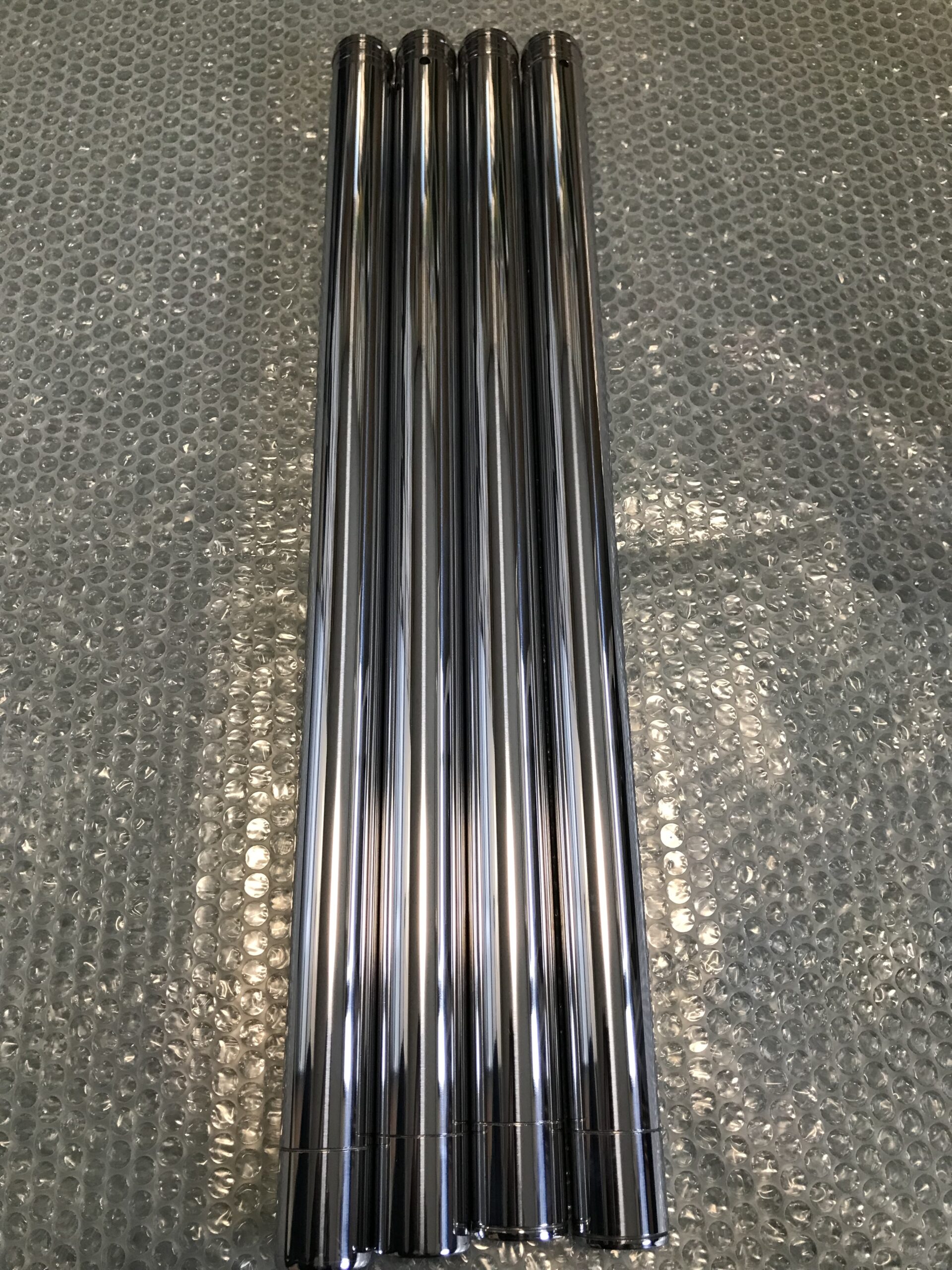

CBR250Rインナーチューブ
CBR250Rインナーチューブ
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
