【偏摩耗修理】CBX400F クランクシャフトのピン4カ所を硬質クロム肉盛り研磨仕上げ。広島県

ありがとう。ネット受注♪広島県.
オートバイ部品.HONDA CBX400F.
クランクシャフト.コンロッド.ピン.
オーバーホール.異音.
摩耗したクランクピン肉盛り修理。

状態
クランクシャフトのピンは4カ所とも
-0.05〜-0.1の摩耗が確認されました。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、クランクシャフトの1番ピンの芯で
4番ピンを、そして2番ピンの芯で3番ピンを
真円に下研磨加工する。下研磨で削った
「-0.3mm」分以上に硬質クロームメッキを
肉盛り、再度、研磨加工でスタンドサイズに
仕上げる。φ29.995±0.005
3番と4番が完成後、上記と逆の方法で
1番ピンと2番ピンを0.3mm以上肉盛り後、
スタンダードサイズに仕上げる。
φ29.995±0.005
肉盛り後の表面硬度HV800以上
全ヶ所ラッピング仕上げまで。
完成後はダイナミックバランスにて
アンバランス修正。ゼロバランス。

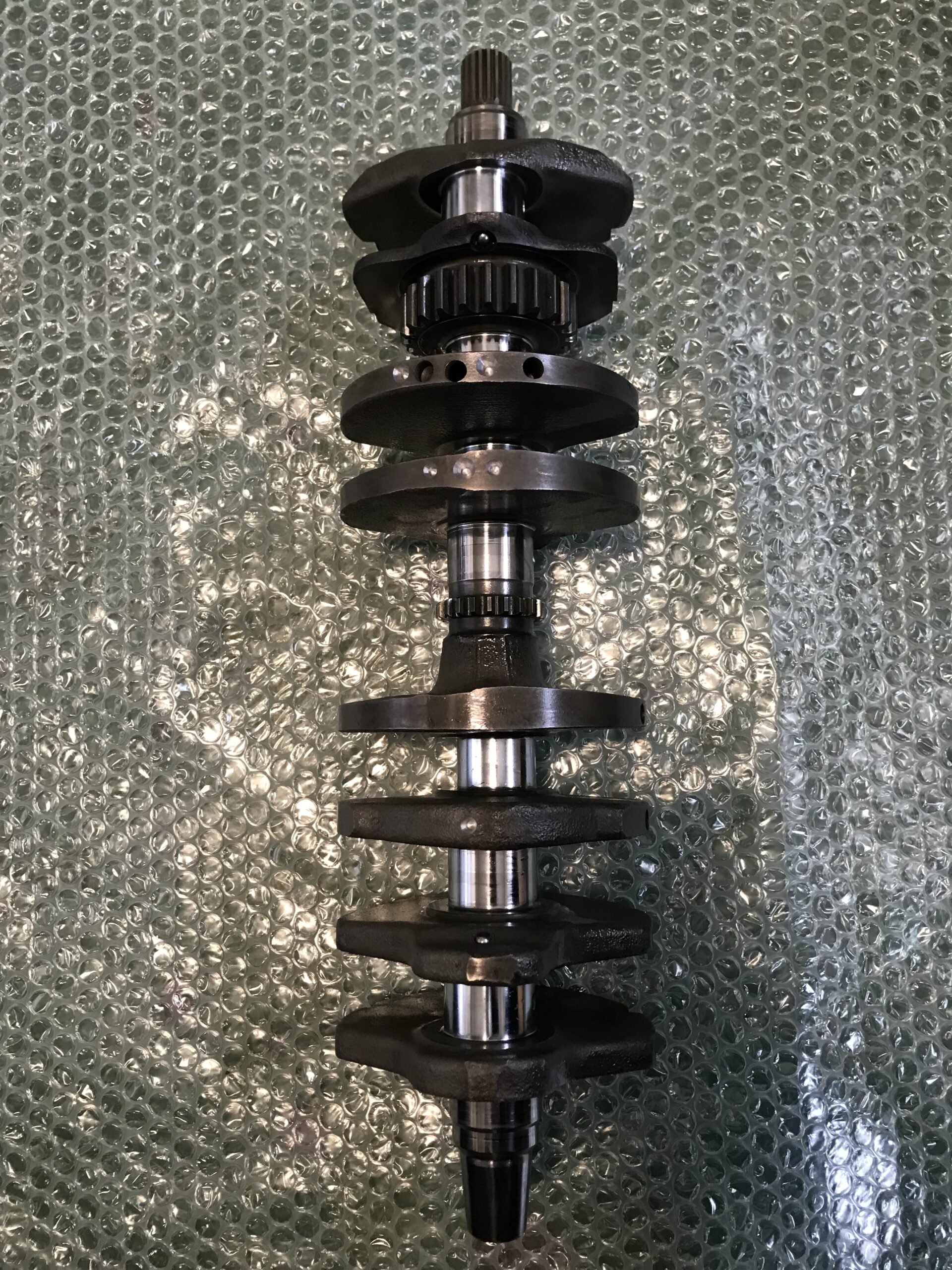

CBX400F クランクシャフト
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
