ありがとう。ネット受注♪岡山県。

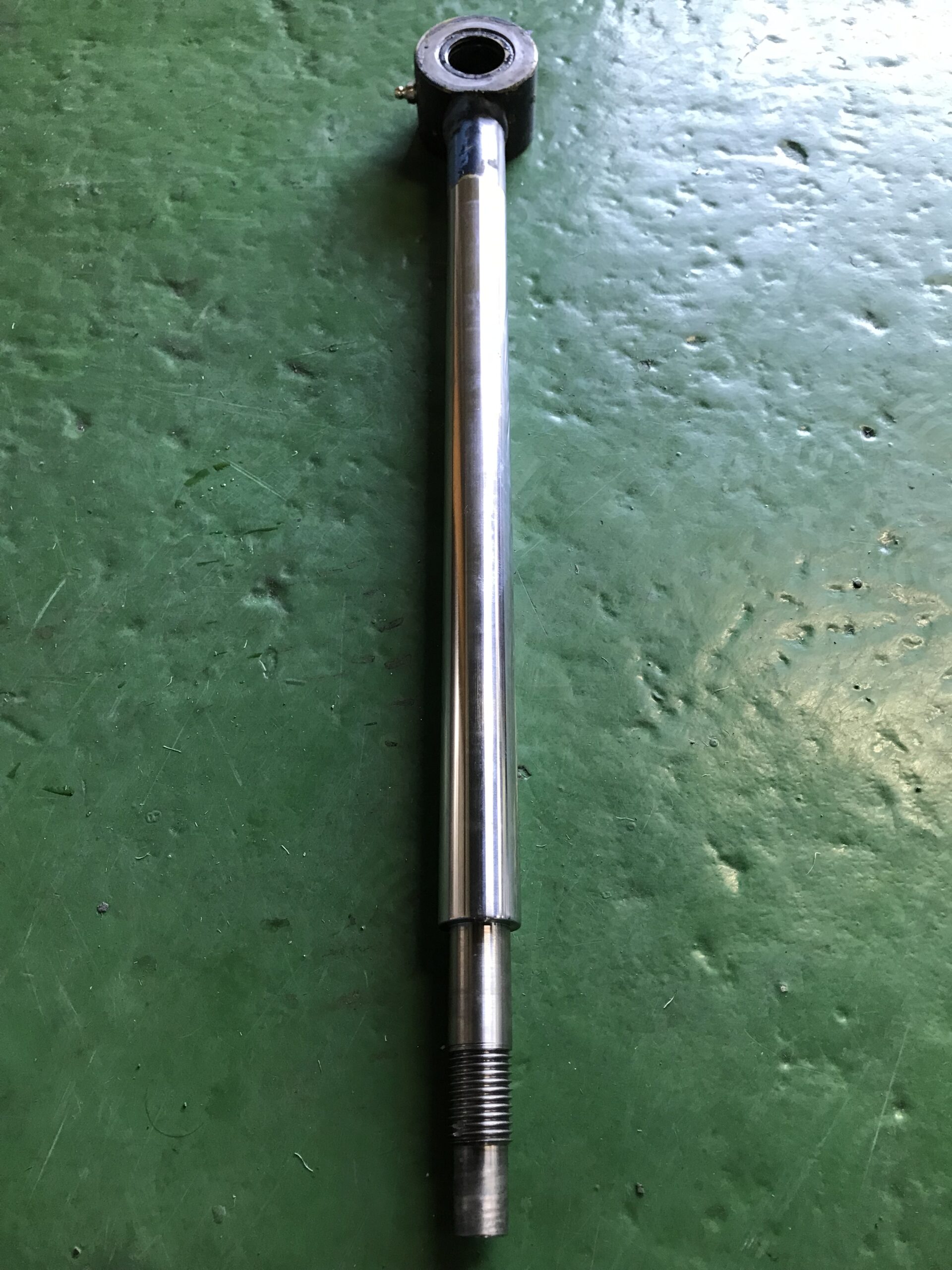

建設機械部品。ミニショベル
スイングロッド 油圧シリンダーロッド
寸法φ30×405×575L
油漏れによるメッキ加工修理依頼。
建設機械部品。ミニショベル
スイングロッド 油圧シリンダーロッド
寸法φ30×405×575L
油漏れによるメッキ加工修理依頼。
状態

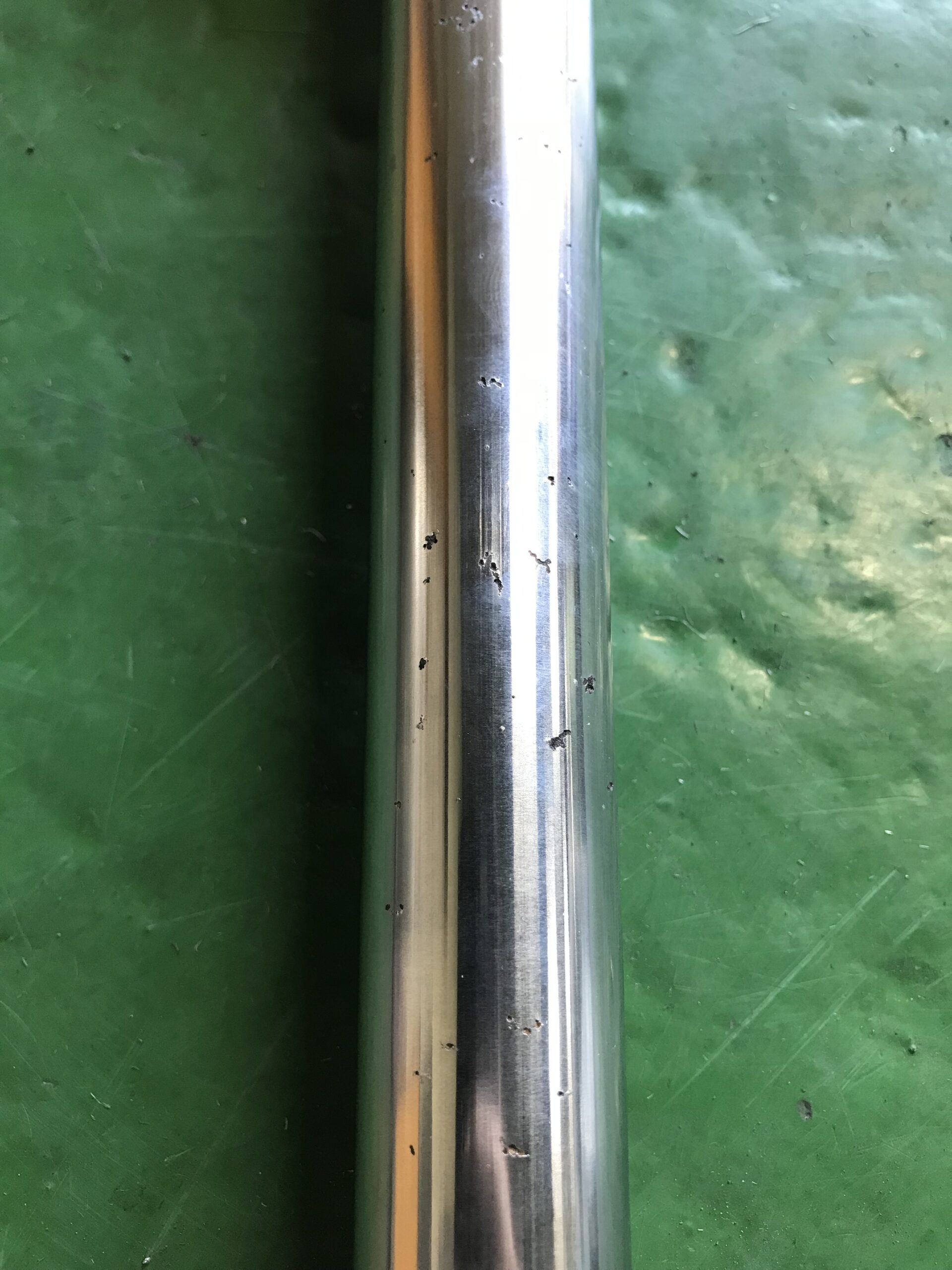

油圧シリンダーロッドの表面に深い小傷及びサビ
の発生、また縦筋摩耗も見受けられました。
シャフト自体の振れはなし。
深い小傷や縦筋摩耗が油漏れの原因と思われま
す。
対策と方法
硬質クロムめっきと研磨加工で再生します。
先ず、円筒研削盤にて傷やサビや縦筋摩耗が無く
なるまで下研磨加工、また下研磨で削った分以上に
硬質クロムめっきを「0.8mm」肉盛り、再度、
円筒研削盤にて仕上げ研磨を行いました。

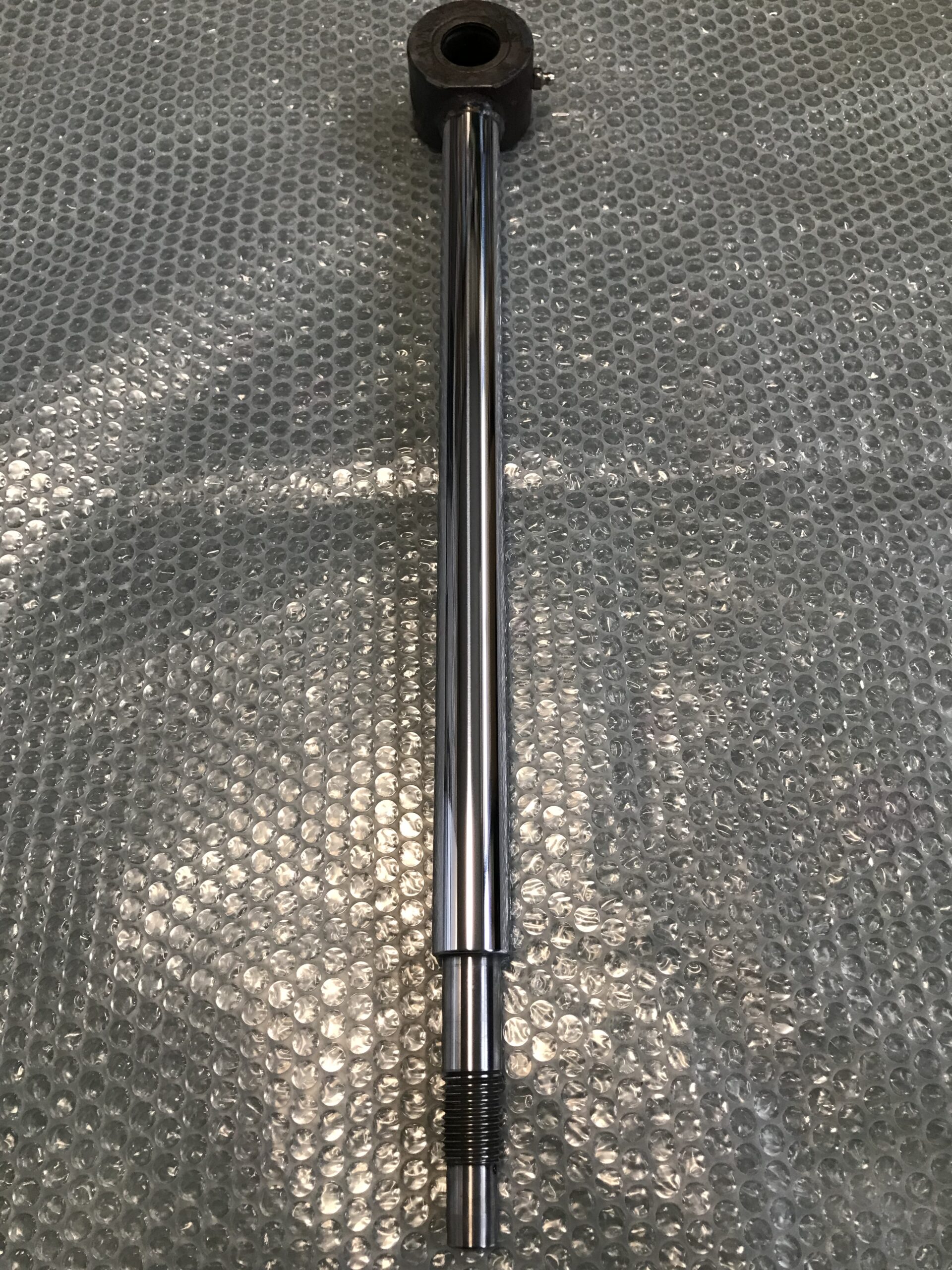

仕上がり寸法φ29.95mm

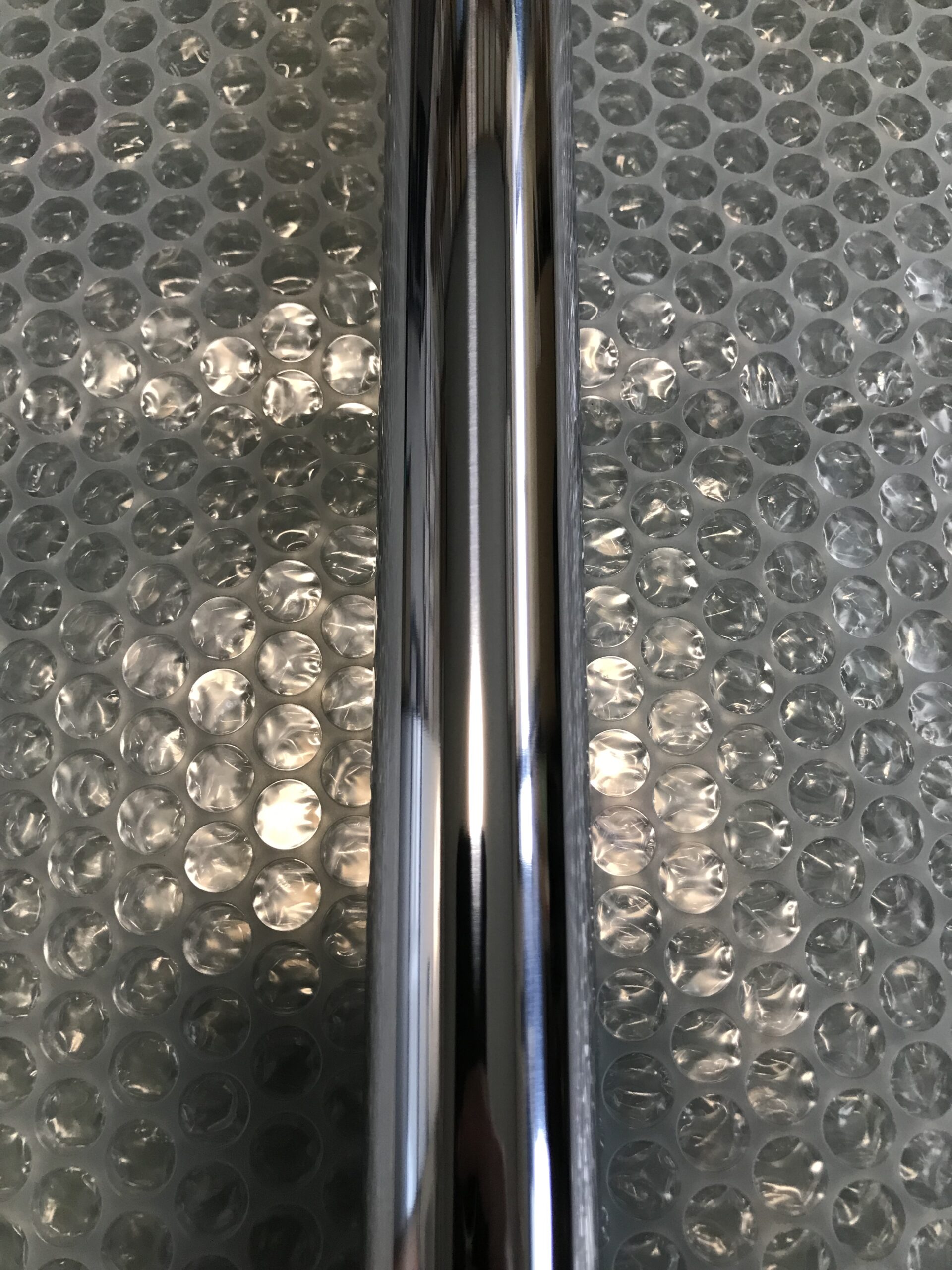

最終仕上げは鏡面サイザル仕上げまで。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/D4BA3664-27A2-40AA-9B05-DBCDB54D1838-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド 再メッキ 油圧シリンダーロッド 再メッキ](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/80B9382A-E7F4-49C1-90B3-F3AC279ADB2E-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/877CABB2-EFD4-418A-8B85-9CF74E4FB95B-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/C8E57EDB-775C-42E1-90E7-27302EC945D1-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド 再メッキ](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/10/80B9382A-E7F4-49C1-90B3-F3AC279ADB2E-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
