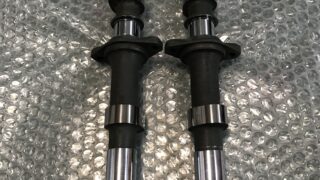

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.25mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

先ず、カウンターシャフトの両側面に研磨加工 用のセンターを加工。そして両センターを芯に 円筒研削盤にて摩耗が無くなるまで表面を円筒 研磨加工、また下研磨加工で 削った「ー0.15mm」以上に硬質クロームメッキ を肉盛り、再度、円筒研削盤にてスタンダード サイズに仕上げる。仕上がり寸法φ24.990. 最終仕上げは鏡面仕上げまで。

まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

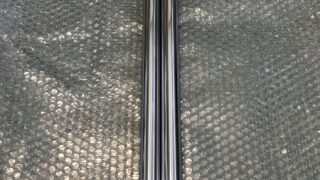

先ず、0.5〜0.8mm曲がっているインナー チューブを油圧プレス機で曲がり修正。 また円筒研削盤で食い込んだ深い錆が無く なるまで真円に削ります。 下研磨で削った「ー0.65mm」分は、硬質 クロームメッキで肉盛り、再度、円筒 研削盤で仕上げ研磨を行います。 仕上がり寸法φ26.95〜97mm 最終仕上げば、スライド性向上として鏡面 サイザル仕上げまで行う。

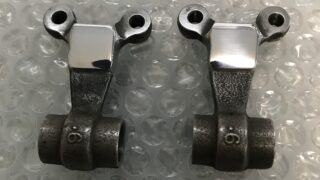

先ず、ロッカーアームスリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、 スリッパー面の表面をバフ研磨で整える。 そしてサージェント浴にて「60μ」以上硬質 クロムメッキ肉盛り、仕上げはバフ研摩で 仕上げる。

摩擦抵抗の軽減としてラッピング加工。 まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

先ず、段付き摩耗した部分に合わせてグライン ダー研磨、その後、バフ研磨で形状形成下研磨、 また下バフ研磨で削った0.25mm以上に硬質 クロムメッキを肉盛り、再度、仕上げバフ 研磨で厚み6mm -0.02〜-0.05に収める。
