【再生加工】芯押し台　押しコップの外径を硬質クロム肉盛り研磨仕上げ及びギヤのロックを解除。大阪府

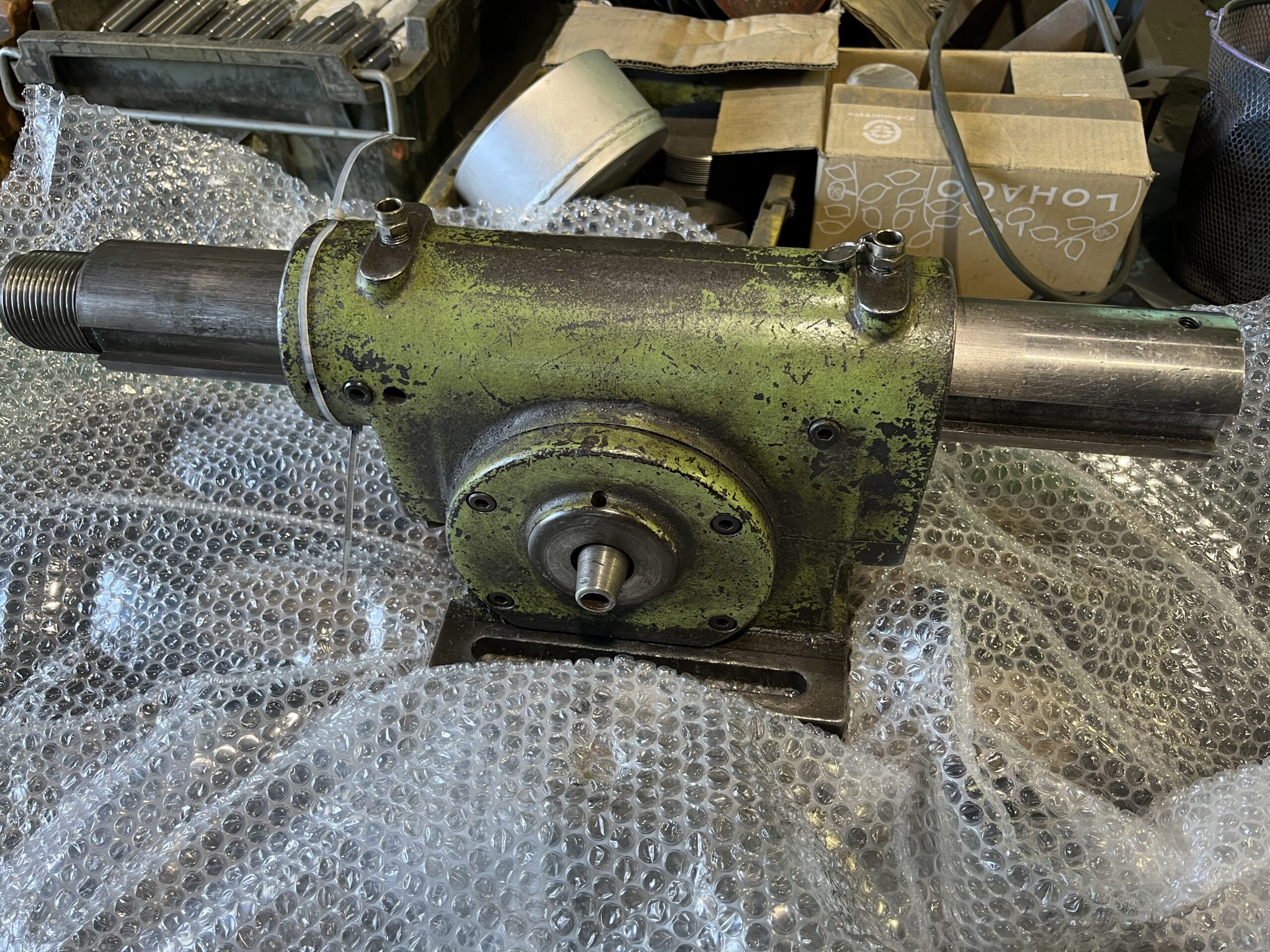

状態
芯押し台のハンドルを回して前後させると
ガタがあり、そして途中でロックがかかり
ました。
お客様に問い合わせてみると、ロックが
かかって扱いにくかったとの事でしたので
ギヤのロックは解除する事にします。
押しコップの外周を測定すると
φ64 +0.30〜+0.33
また相手の内径を測定すると歪な為、
測定不能。現状の圧の感覚で寸法を決める。

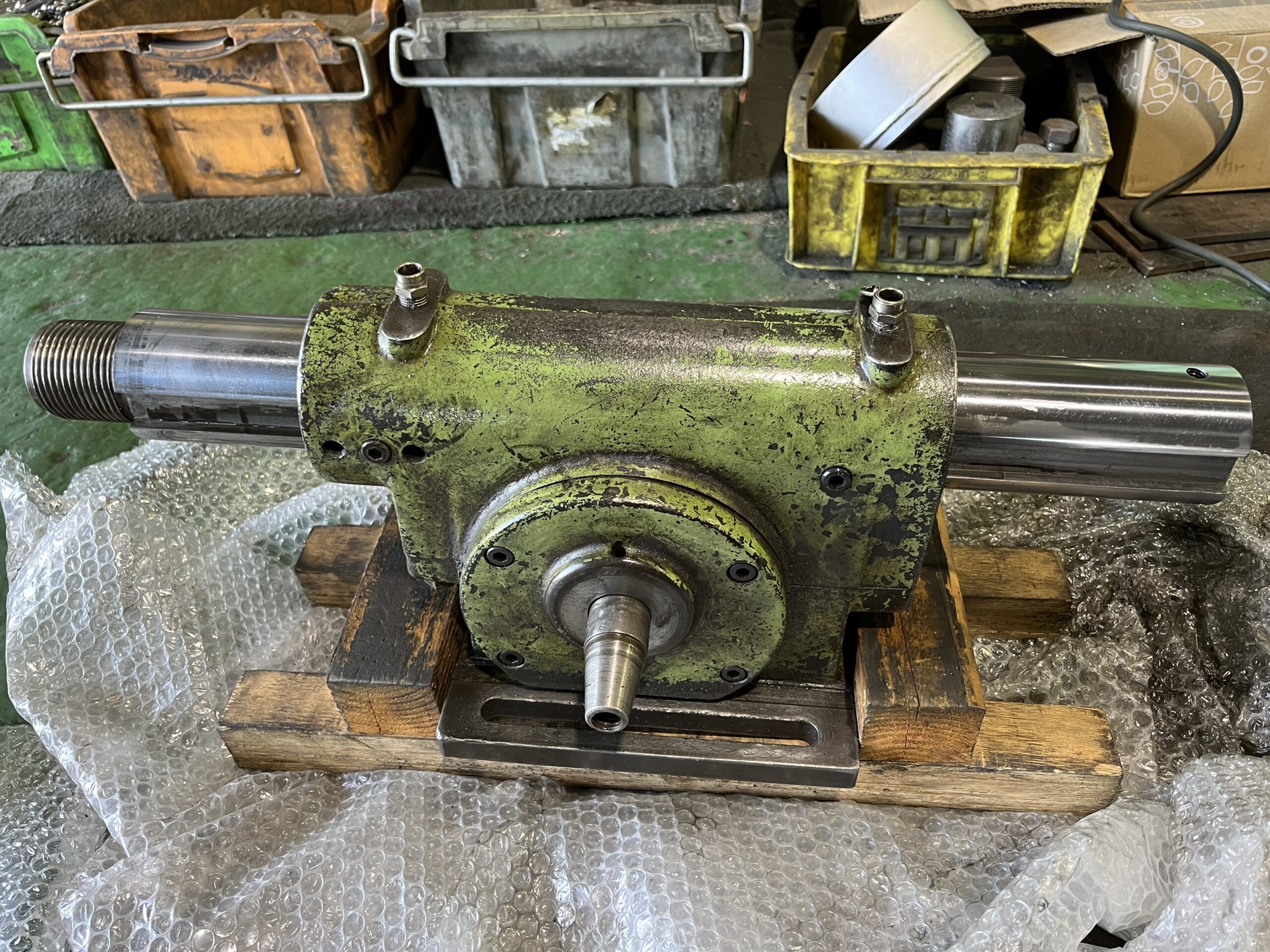

対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、押しコップの両側面に研磨加工用の
センターを60度で加工。
そして両センターを芯に円筒研削盤にて
テーパーのついた摩耗や擦り傷が無くなる
まで下研磨加工、また下研磨で削った【-0.1mm】
分以上に硬質クロームメッキを肉盛り、再度、

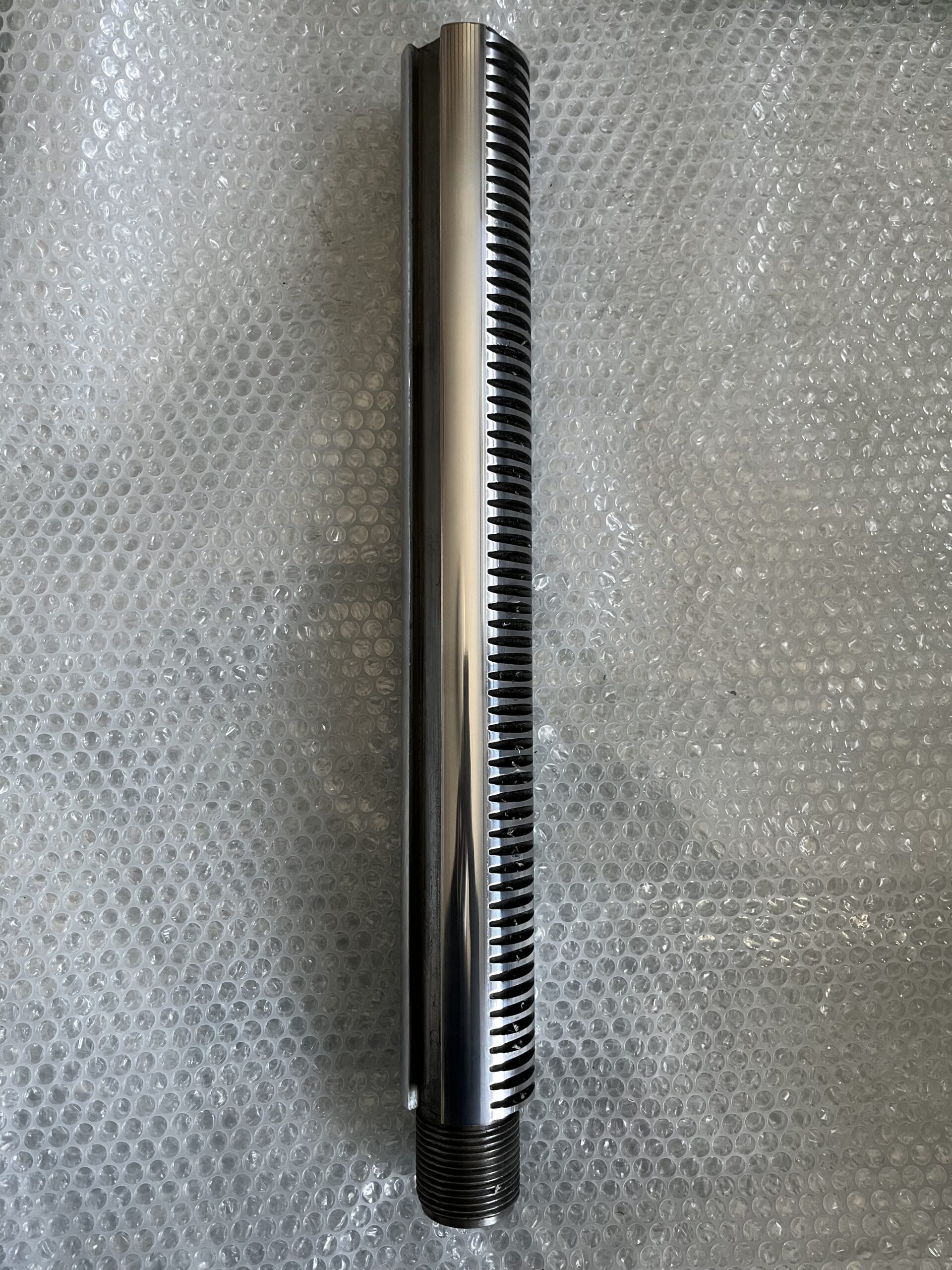

円筒研削盤で仕上げ研磨を行う。
油膜分も考慮し仕上がり寸法φ63.36 ±0.01mm
最終仕上げの鏡面サイザル仕上げまで。
施工動画ご覧になれます。
