ありがとう。ネット受注♪香川県。
オートバイ部品。YAMAHA XJR400.
リヤサスペンションロッド.リヤサスロッド.
寸法φ12.5×124×173L
油漏れメッキ修理依頼。
オートバイ部品。YAMAHA XJR400.
リヤサスペンションロッド.リヤサスロッド.
寸法φ12.5×124×173L
油漏れメッキ修理依頼。

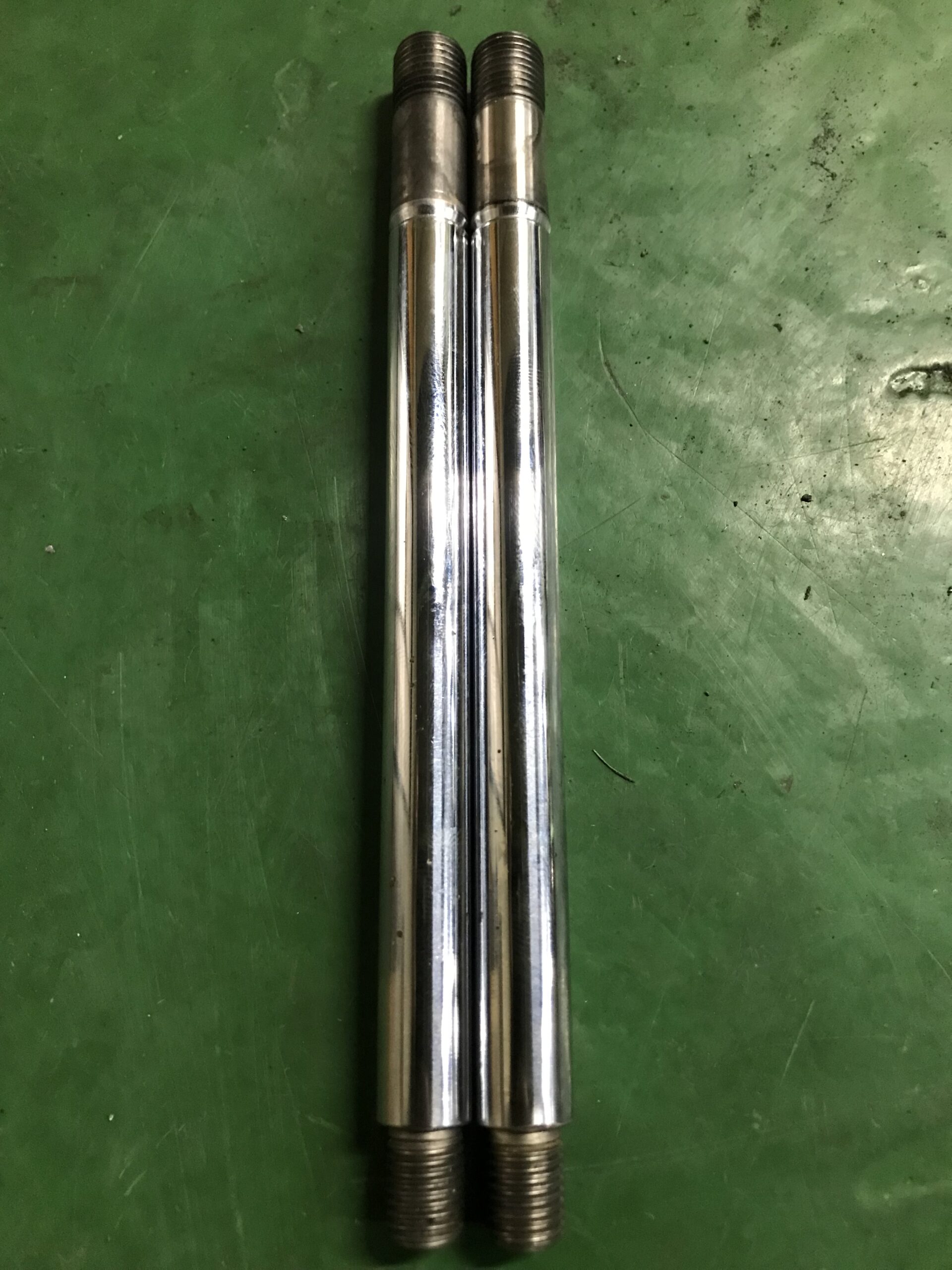

状態

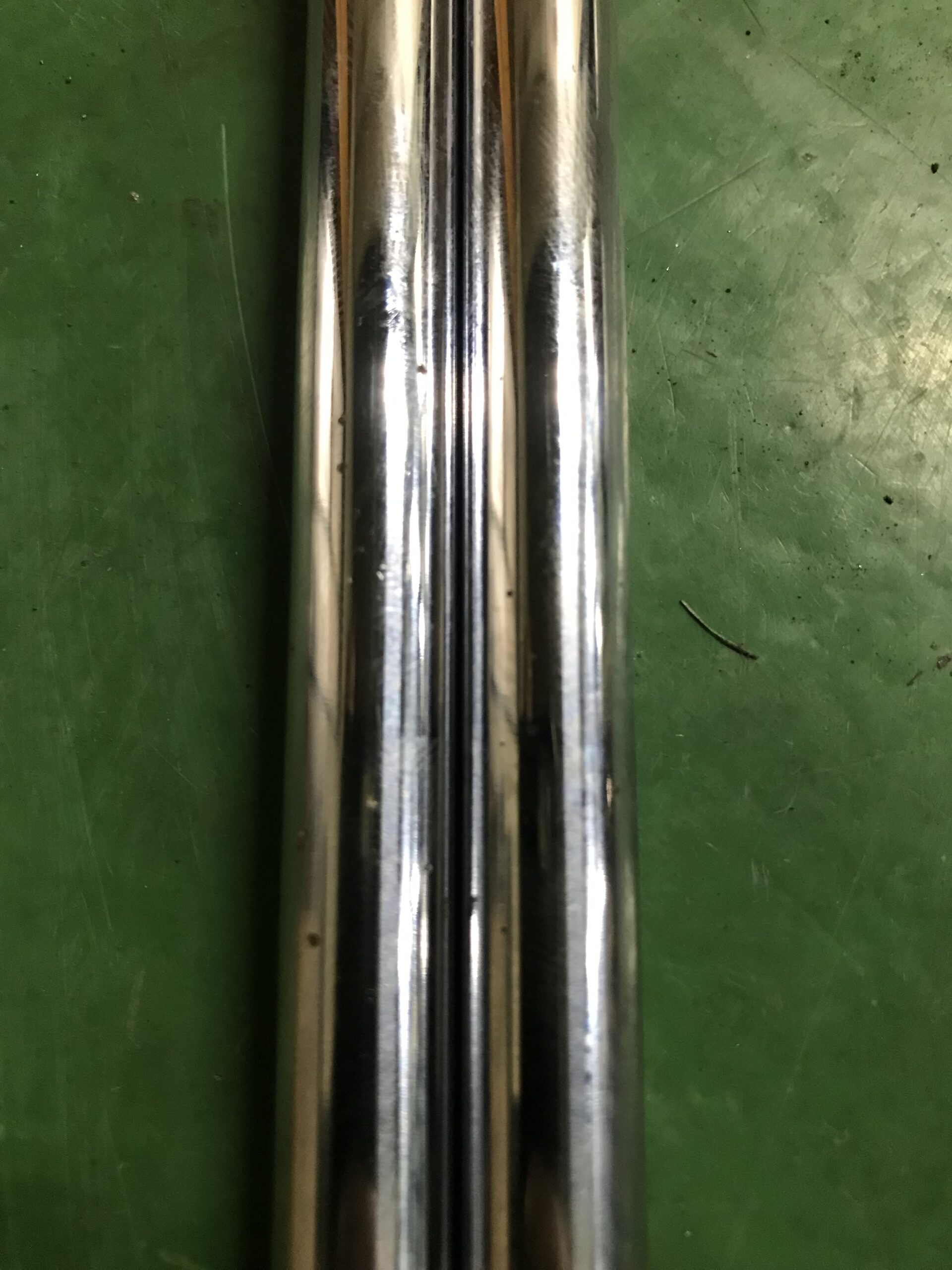

リヤサスペンションロッドの表面は多数の
点錆が発生していました。油漏れの原因は
多数の点錆だと思われます。
対策と方法
ハードクロームめっきと研磨で再生します。
先ず、リヤサスロッドの両側面に旋盤にて
60度で両センター加工。このセンター加工
は、円筒研磨加工時の必要な作業です。
円筒研磨で点錆をフラットになるまで下研磨
加工。また下研磨で削った「0.4mm」分以上
にハードクロームメッキで肉盛り、再度、
円筒研磨で規定寸法に研磨を施す。

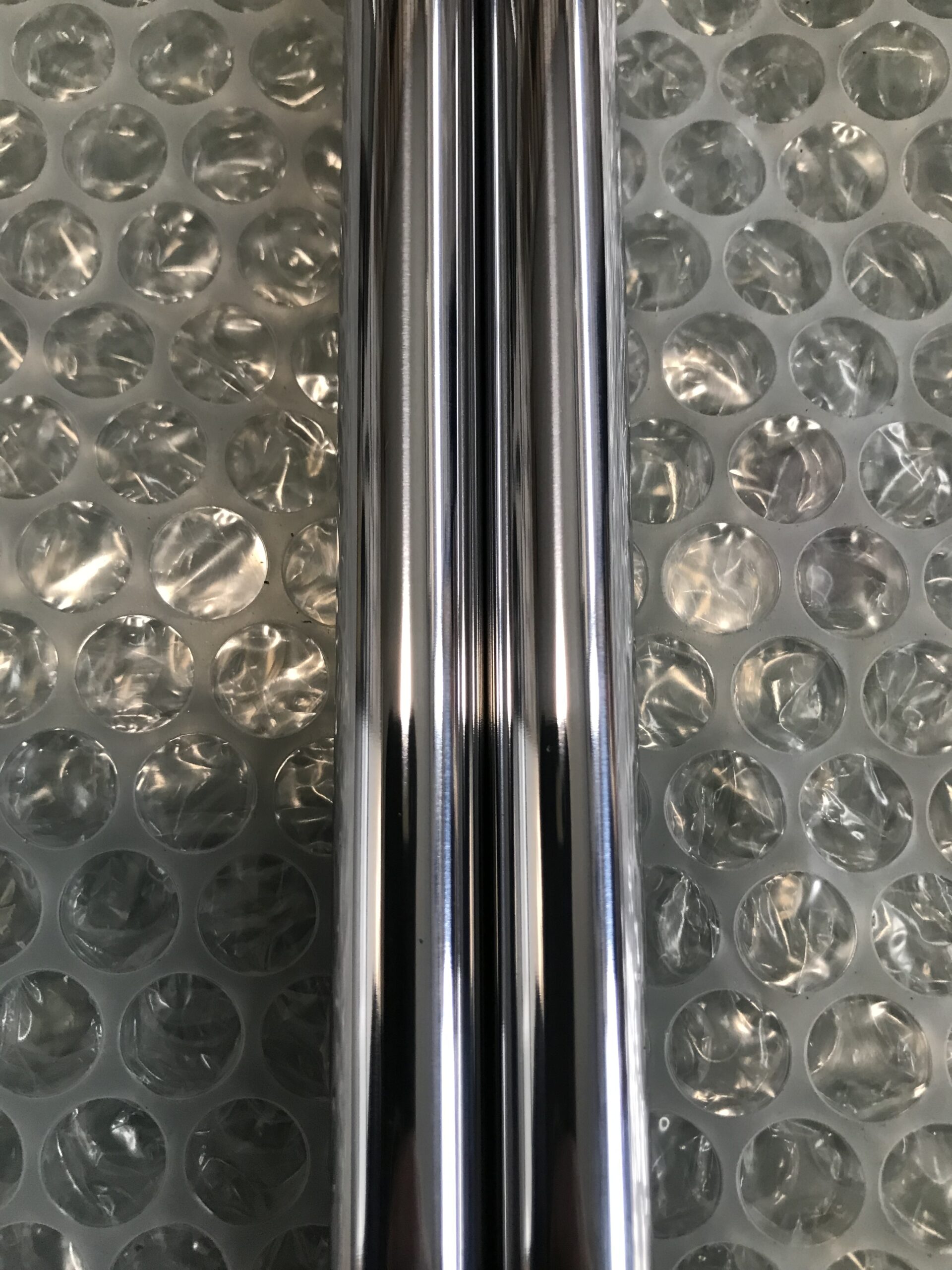

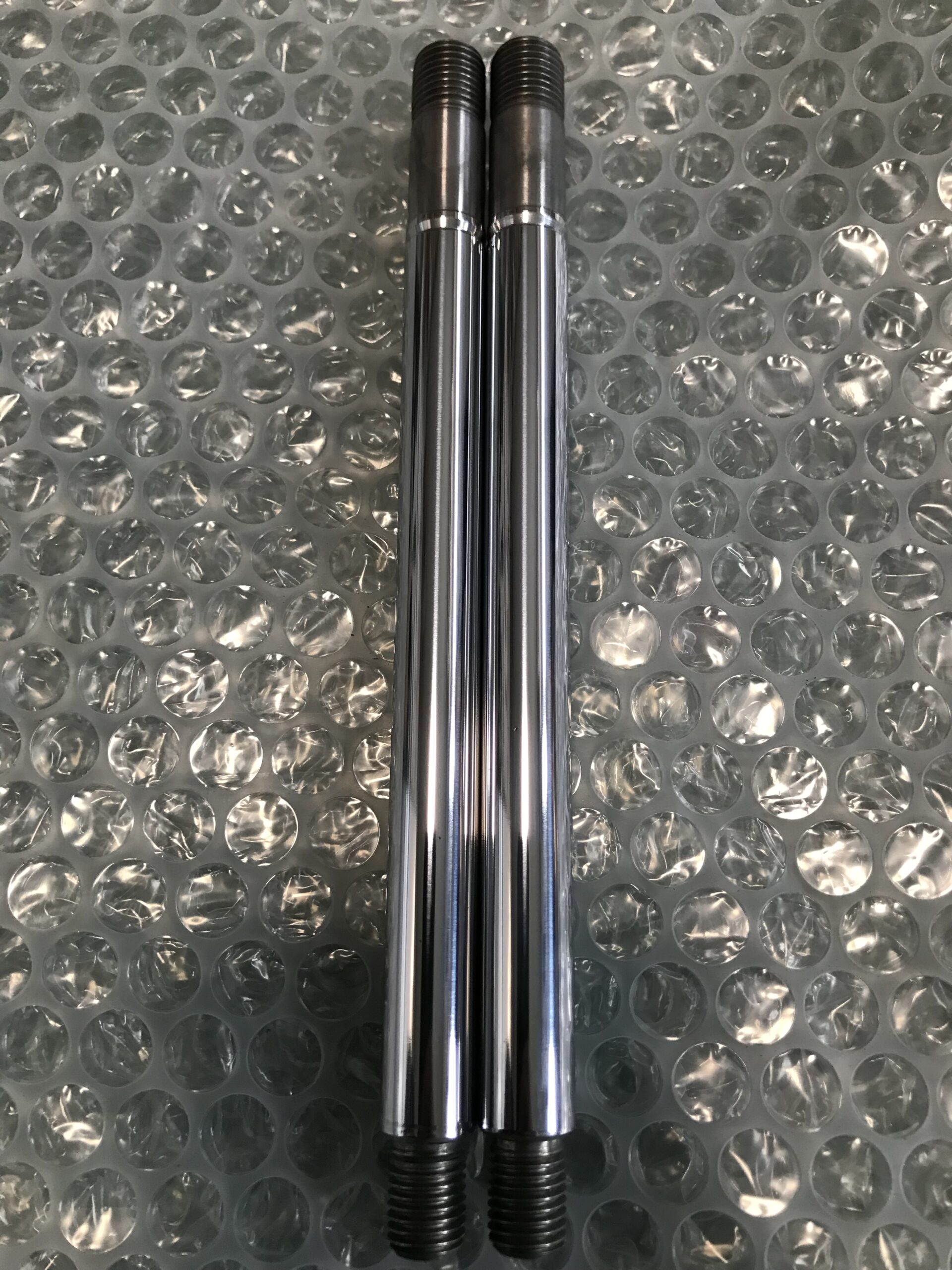

仕上がり寸法φ12.5-0.05
最終仕上げばサイザル仕上げまで。
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/05/BD80F55E-B314-44FB-87F9-6943B01FB5CC-scaled.jpeg?w=1256&ssl=1)
![リヤサスペンションロッド リヤサスペンションロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/05/04A2E14B-7C74-440C-9929-542AAFB3A0F4-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/05/0A851B77-D248-4412-BBC3-A35557FAB582-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/05/ADC4FF98-45E5-4BEE-BFF7-CBB34995A67F-scaled.jpeg?w=1256&ssl=1)
![リヤサスペンションロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/05/04A2E14B-7C74-440C-9929-542AAFB3A0F4-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうござました。
またご縁ありましたら宜しくお願い致します。
