ありがとう。ネット受注♪山形県.
自動車部品.三菱ジープj53 トランスファー.
フランジ オイルシール. 圧入部.
腐食部を肉盛りメッキ依頼。
自動車部品.三菱ジープj53 トランスファー.
フランジ オイルシール. 圧入部.
腐食部を肉盛りメッキ依頼。

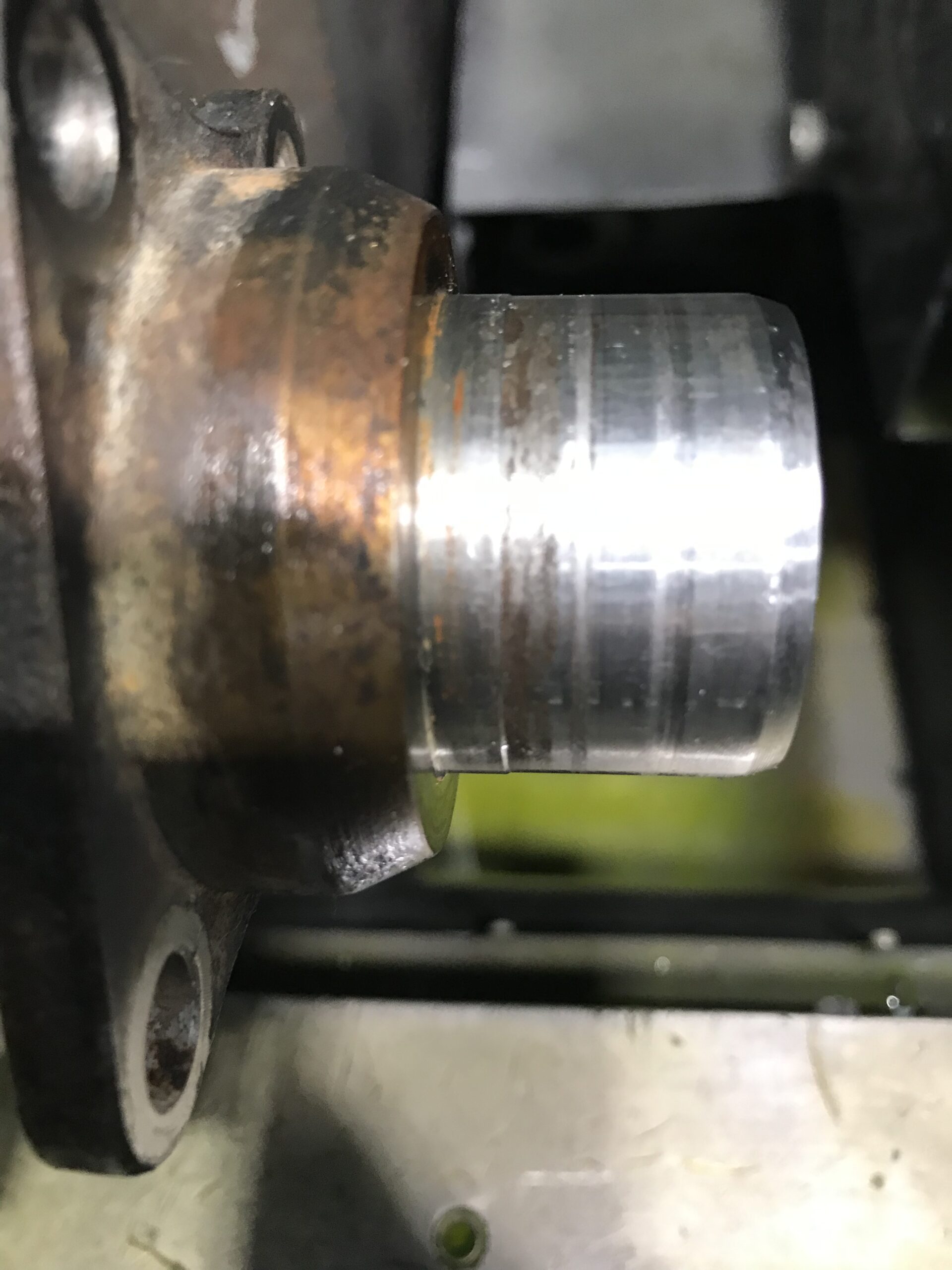

状態
フランジのオイルシール部は摩耗痕があり、
圧入部は毟れたような腐食がありました。
対策と方法
硬質クロムめっきと研磨加工で再生します。
先ず、円筒研削盤にて摩耗や腐食が無くなる
まで下研磨後、厚付け硬質クロームメッキを
「0.3mm」肉盛り.再度、円筒研削盤にて
規定値に仕上げる。

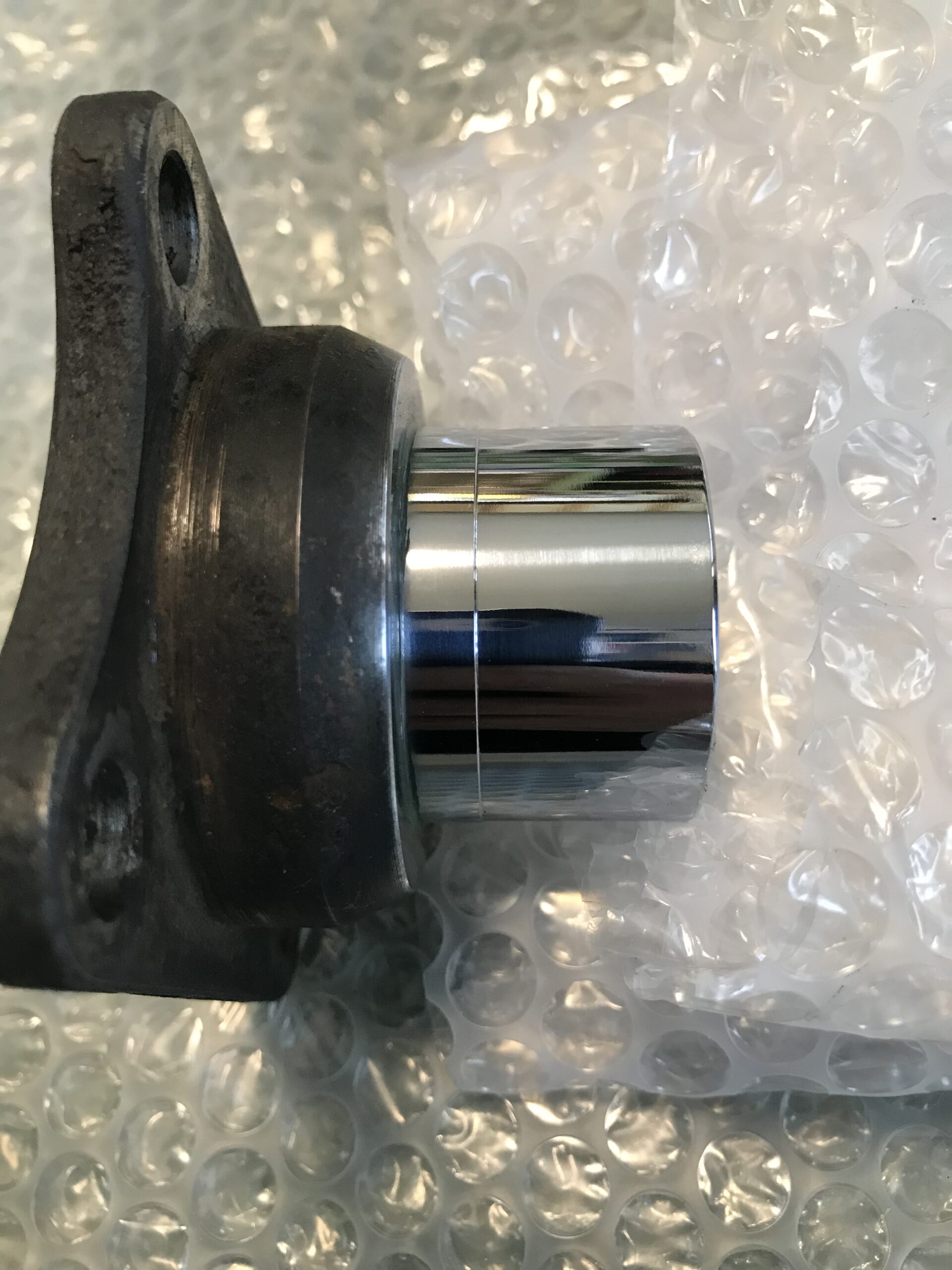

オイルシール部.仕上がり寸法φ39.45mm
圧入部.仕上がり寸法φ39.75mm
最終仕上げのサイザル仕上げまで行う。
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/A3D01188-E96C-41BE-9BB9-FB6FB4462735-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/F292860B-3BF0-425E-9D34-74C752D0CC46-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/F65C17E7-9C99-4D7E-9471-F165A8DA4E13-scaled.jpeg?w=1256&ssl=1)

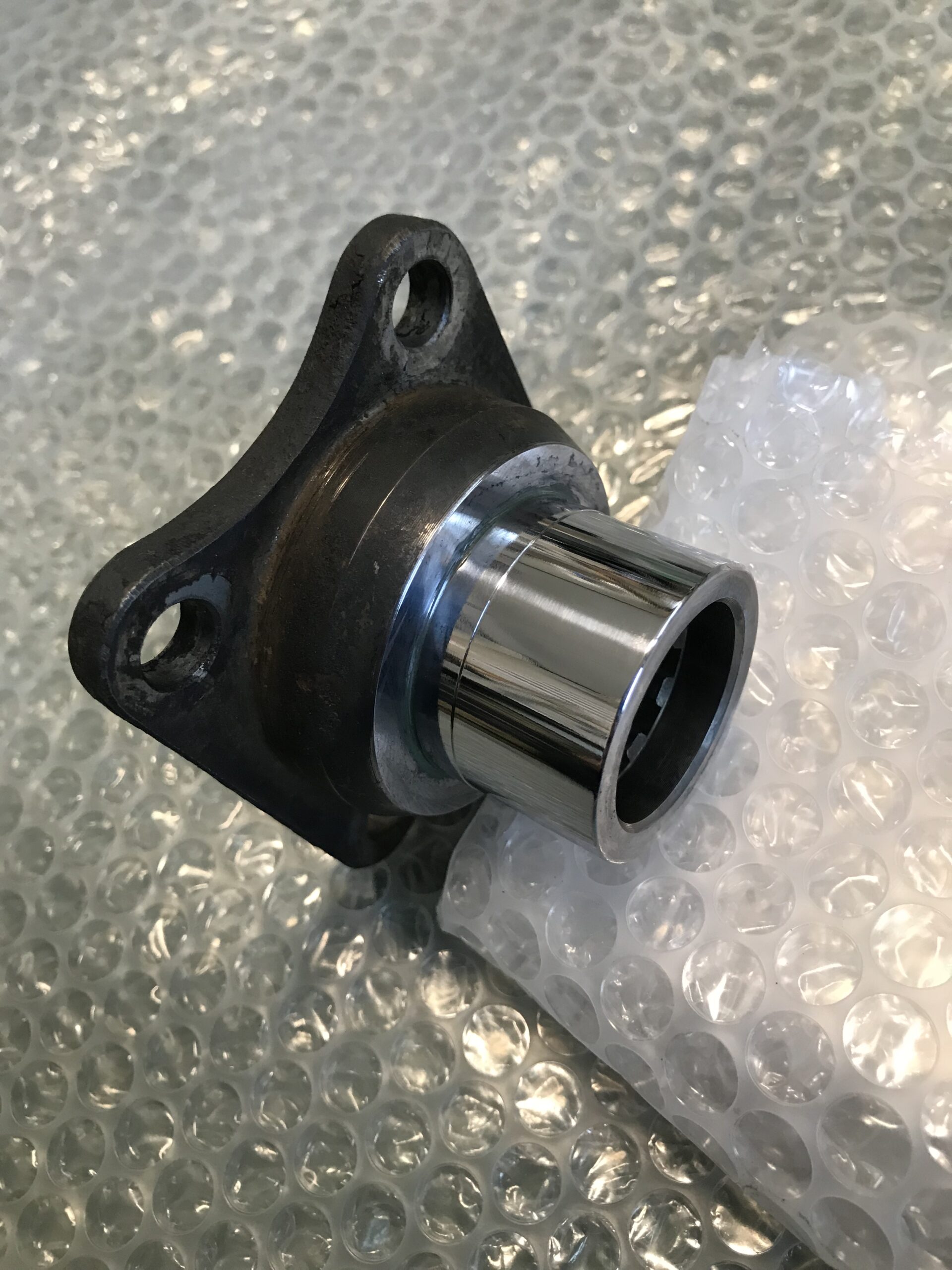

![フランジ オイルシール フランジ オイルシール](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/A73F8F36-B907-482D-8B1F-1429F4A177B0-scaled.jpeg?w=1256&ssl=1)
![フランジ オイルシール](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/A73F8F36-B907-482D-8B1F-1429F4A177B0-scaled.jpeg?resize=1256%2C1675&ssl=1)
